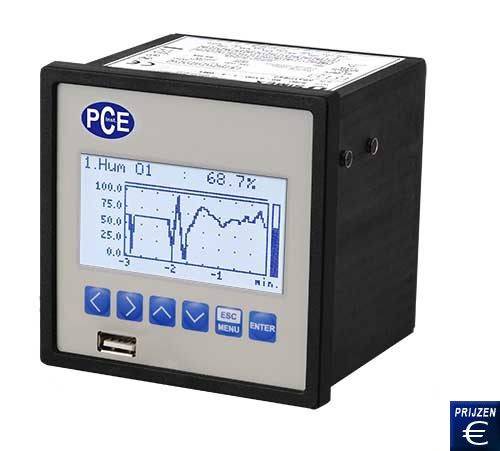

Analoge recorder PAR99X-MA
Analoge Recorder met maximaal 8 analoge ingangen (4-20mA) / 96 x 96mm uitsnede / 2 alarm relais / grafisch LCD voor de weergave van de gemeten waarde

De Analoge Recorder PAR 99X-MA is een multifunctioneel apparaat in de industrie en onderzoek. Bij de 4-20mA-ingangen van deze analoge recorder kunnen verschillende sensoren worden aangesloten. De kanalen kunnen afzonderlijk worden benoemd en digitaal geschaald worden. Aldus is deze Analoge Recorder ideaal voor gebruik in kleine tot middelgrote meetsystemen om gelijktijdig tot en met 8 processignalen te noteren. De geregistreerde gegevens worden in het interne geheugen opgeslagen en kunnen vervolgens op de PC via een RS485 uitgelezen worden of eenvoudig naar een USB geschreven worden zonder het apparaat met een PC te verbinden. Voor het configureren van deze Analoge Recorder kan de software gebruikt worden. Natuurlijk kunnen alle instellingen ook direct op de Analoge Recorder ingesteld worden. Eens een configuratie gemaakt kunt u deze als bestand opslaan om ze over te brengen naar andere apparaten of het op een later moment weer opnieuw in te stellen. Op het grafische beeldscherm kunnen de grafische profielen van de kanalen direct gecontroleerd worden. Indien nodig kunnen ook het aantal kolommen opgeroepen worden. Hier vindt u een overzicht van alle Analoge Recorders. Mocht u vragen hebben over de Analoge recorder PAR99X-MA, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze grafische dataloggers en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Grafisch LCD-Display 128 x 64 Pixel met
  achtergrondverlichting
- USB-poort voor USB-Stick
- Intern geheugen: 8 MB
- RS-485 Interface
- Ingang digitaal schaalbaar

- Configuratie met behulp van PC of direct op
  Analoge Recorder
- Sensorvoeding
- Ofwel 1, 4 of 8 analoge ingangen
- Verschillende weergavemodi
- EN 61010-1 CAT II conform

Technische specificaties van de Analoge recorder PAR99X-MA

Analoge ingang
PAR-99X-MA1
PAR-99X-MA4
PAR-99X-MA8

1 x 0/4 - 20 mA
4 x 0/4 - 20 mA
8 x 0/4 - 20 mA

Digitale ingang

24 V DC

Resolutie

12 Bit

Nauwkeurigheid (18 °C - 28 °C)

± (0,25 % + 1 dgt.)

Ingangsweerstand

100 Ω

Display

LCD grafisch-display, 128 x 64 Pixel,
met achtergrondverlichting

Weergavebereik

± 9999

Weergavemodi

Actuele waarde van een kanaal
Lijst van de laatste waarden van een kanaal
Grafiek van een kanaal
Huidige waarden van alle kanalen

Geheugen

8 MB
Voldoende voor ca. 2 miljoen meetwaarden

Sensorversorgung

24 V DC, ± 5 %, max. 200 mA

Omgevingstemperatuur/vocht

In gebruik: 0 °C ... 50 °C
Opslag: -10 °C ... +70 °C
5 - 90 % niet condenserend

Afmetingen

96 mm x 96 mm x 100 mm

Paneel tafel uitsnede

90,5 mm x 90,5 mm

Voeding

85 ... 260 V AC, 50/60 Hz, 12 VA

Beveiliging

IP 20

Gewicht

ca. 300 g

Montage

Montageframe met klemschroeven
Aansluiting via klemmenstrook

Behuizing

Robuuste kunststof behuizing

Omvang van de Analoge recorder PAR99X-MA
1 x Analoge Recorder (PAR 99X-MA1, PAR 99X-MA4 oder PAR 99X-MA8), handleiding

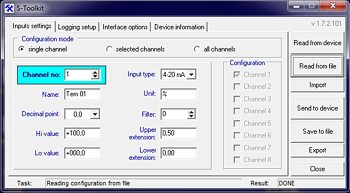

Software van de Analoge Recorder

Met behulp van de software kunnen alle configuraties op een PC gemaakt worden en via RS485 worden overgedragen. Als alternatief kan het configuratiebestand ook op een USB-stick opgeslagen worden en in de Analoge Recorder geladen worden.

Hier ziet u de verschillende soorten vertegenwoordigingen waarmee de Analoge Recorder PAR 99X-MA de gemeten waarden kan vertegenwoordigen. Naast het weergeven van de grafische geschiedenis van de individuele kanalen kunnen ook kolommen met getallen weergegeven worden.

Door middel van de USB-interface kunnen alle meetwaarden op een USB-stick opgeslagen worden.

De aansluiting wordt gedaan door middel van schroefklemmen aan de achterzijde van de Analoge Recorder.
