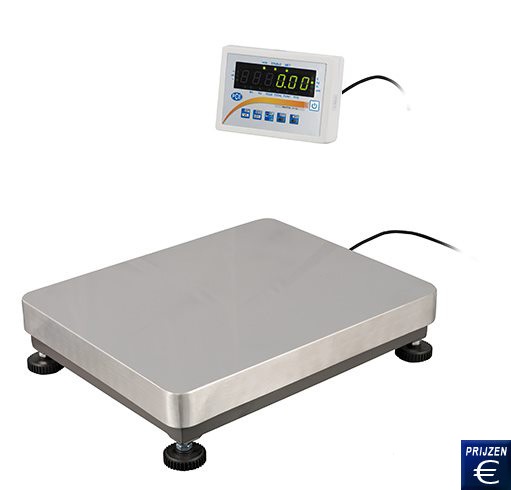

Controle weegschaal voor containers PCE-SDF-serie
Niveau en toename monitoring /vrij instelbare limietwaarden /Platform afmeting 400 x 500 mm / 3 OC schakeluitgang / 1 onderbrekingscontact / bi-directionele RS-232 interface /RS-485 analoge uitgang 4-20 mA, 0-10 V optioneel

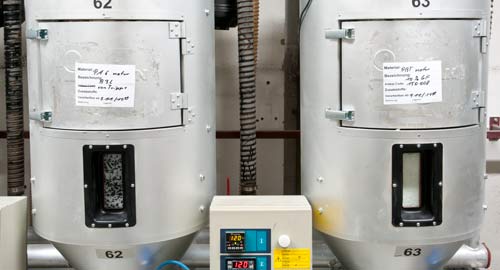

De controle weegschaal voor containers PCE-SDF serie biedt u de mogelijkheid om de aanvoer van de levering effectief en betrouwbaar zeker te stellen. Daarbij kan de weegschaal niet alleen de huidige inhoud van de container, maar ook gewichtsverlies monitoren. Door de monitoring van het huidige niveau kan de operator voortijdig de container vullen. Daarnaast beschikt de weegschaal over drie passieve schakelcontacten (potentiaalvrij contact / opto-koppeling uitgangen / OC). Een schakelcontact kan bijv. worden gebruikt voor groen licht. Dit schakelcontact is actief als de huidige toestand van de container akkoord is. Bereikt de container een minimumgrens / minimale belasting kan een tweede schakelcontact worden aangesloten, die dit aan de gebruiker doorgeeft. De lampjes zijn niet inbegrepen, maar kunnen optioneel bij de weegschaal besteld worden. De tweede controle voorziening van de schaal is monitoring van continue gewichtsverlies. Deze functie kan de vulhandelingen van de machine bewaken en foute materiaalafname rapporteren. Daarnaast kan de weegschaal een gewichtsverlies per tijdseenheid waarborgen. Bijvoorbeeld g / min, kg / min, g / uur, kg / uur. Tijdens schommelingen in de materiaalafname kan weer een schakelcontact worden gebruikt bijvoorbeeld voor het veroorzaken van een sirene / licht of het afsluiten van de machine. Het doel van deze controle is het leeglopen van de machine te voorkomen, door bijvoorbeeld een verstopte afvoer en dus de uitvaltijd aanzienlijk te verminderen. Een externe schakelaar maakt het mogelijk om de controlefunctie van de weegschaal te onderbreken om de tekortkomingen in alle rust te corrigeren. Optioneel te bestellen bij de weegschaal is, naast de verschillende interfaces, een display dat in de behuizing kan worden geplaatst. Verder te bestellen zijn waarschuwingslampjes en een GSM-modem, die de operator kan informeren over de toestand van de container via SMS.
Mocht u vragen hebben over de controle weegschaal voor containers PCE-SDF-serie, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze controle weegschaal en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meetbereik tot 300 kg
- Verschillende platform maten
- 1 schakeluitgang voor OK stand
- 1 schakeluitgang voor kritieke toestand
- 1 schakeluitgang voor afname-afwijking

- 1 schakelaar contact voor het onderbreking van
  de functie
- Bidirectionele RS-232-interface
- Geschikt voor continue meting
- Inbouw in behuizing optioneel
- GSM-modem / LAN / RS-485, etc. optioneel

Technische specificaties van de controle weegschaal voor containers PCE-SDF-serie

Interfaces

- RS-232 bidirectionele interface-beschrijving
  RS-485, LAN en USB optioneel (zie
  accessoires)
- 3 Potentiële contacten (SUB D9 connector)
      1 schakeluitgang voor OK stand
      1 schakeluitgang voor kritieke toestand
      1 schakeluitgang voor afname-afwijking
- 1 schakelaar contact voor onderbreking van
  de functie

Display

LED-Display met 20 mm karakterhoogte
Inbouw in behuizing optioneel (zie accessoires)

Kabellengte tot aan display

1,5 m stekker gebonden
(Kan worden verlengd tegen meerprijs)

Voeding

12 V / 1.4 A voeding incl.

Beschermingsklasse

IP54

Gebruikstemperatuur

- 10 ° C ... + 40 ° C

Gewicht

11 kg

De onderbouw van de weegschaal maakt het mogelijk, indien nodig, de container te bevestigen.

 Het display van de weegschaal is stekker gebonden en heeft een RS-232 en schakeluitgang.

Omvang van de levering
1 x Controle weegschaal voor containers PCE-SDF-serie, 1 x PSU(voeding) en 1x handleiding.

Optionele accessoires

ISO kalibratie / certificatie
Voor bedrijven die deze weegschaal als bedrijfstestapparatuur willen gebruiken. De kalibratie wordt uitgevoerd door ISO 17025 gecertificeerd testlaboratorium en is een doel / werkelijk vergelijking.
Art.nr. CAL-TS-150

Behuizing display
Het display kan eenvoudig in een behuizing of bedieningspaneel gebouwd worden. Daarvoor moet wel opening bestaan, die kan worden gevonden in de technische tekening.
Art.nr. AF-SD-SBI

Kabel uitbreiding platform / display
De standaard kabel, tussen het platform en het display van de weegschaal heeft een lengte van ongeveer 1,5 m. Deze kan echter tegen meerprijs worden verlengd tot maximaal 15 m.
Art.nr. AF SD CE

GSM modem
Bij het bereiken van kritische stand kan de gebruiker via SMS gewaarschuwd worden.
Dit maakt controle vanaf afstand mogelijk is.
Art.nr. PCE-GPRS 2

Analoge uitgang 4-20 mA of 0-10V
De 16-bits analoge uitgang zet het gewicht om in mA of V. Waardoor de PLC besturing adequaat kan reageren. Bijvoorbeeld met 4-20 mA: Als de weegschaal 0 kg aangeeft biedt de analoge uitgang 4 mA en bij de maximale belasting van de weegschaal 20 mA. De 20 mA / 10 V limiet kan individueel worden ingesteld.
Art.nr. AF 4-20 mA PCE
Art.nr. AF 0-10V PCE

LAN-interface
De controle weegschaal voor containers van de PCE-SDF-serie krijgt via de LAN-interface een uniek IP-adres, geschikt voor elk netwerk. Dit maakt de werkplek onafhankelijk van een PC.
Art.nr. AF-S LAN

RS485-interface
Wij bieden de mogelijkheid de standaard RS-232-interface van de controle weegschaal voor containers van de PCE-SDF-serie, tegen meerprijs, om te zetten naar RS-485.
Art.nr. AF-RS485 PCE

Signaal lamp
Deze signaallamp kan het grensbereik voor iedereen zichtbaar maken. Is het gewicht onder de ondergrens verschijnt een geel licht, tussen de onderste en bovenste een groen licht en bij het overschrijden van de bovengrens een rood licht.
Art.nr. PCE-CSD

RS232-kabel
De seriële kabel RS232 is ongeveer 1 m lang en heeft de juiste pinout 2-3 / 3-2 / 5-5 die voor bidirectionele communicatie van de schaal met de PC noodzakelijk is.
Art.nr.

USB-adapter
Een adapter van RS-232-interface Sub D 9 op USB.
Art.nr. RS232-USB
