Differentiaaldruk manometers PCE-PDA Serie

Differentiaaldruk manometers PCE-PDA Serie
Differentiaaldruk manometers voor de meting van de relatieve en differentiaaldruk / mogelijkheid de meters aan te sluiten op een pitotbuis / datalogger / MAX-/MIN-functie

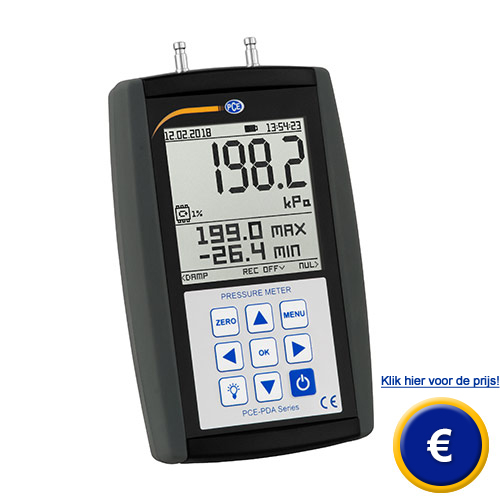

De differentiaaldruk manometers uit de PCE-PDA Serie zijn betrouwbare drukverschil manometers voor de drukmeting van gassen in het bereik van ±200 Pa, ± 2kPa of 20 kPa, afhankelijk van het model. De differentiaaldruk manometers beschikken over veel verschillende drukmeetfuncties. Zo kunt u bijvoorbeeld kiezen uit 16 verschillende eenheden. In aanvulling op het drukverschil meten de manometers uit deze serie ook de temperatuur, stromingssnelheid en volumestroom. Verder kan op het tweeregelige display het max. en min. drukverschil weergegeven worden. De resolutie van de drukmeter kan omgeschakeld worden en met de hoge-precisie-modus vertienvoudigd worden.

Om de meetwaarden voor verdere documentatiedoeleinden op te slaan, beschikt de drukmeter over een interne datalogger. Deze maakt mogelijk, naast de continue opslag van de meetwaarden, een lekkagetest door te voeren aan drukleidingen. in de datalogfunctie kan de bediener van het meetapparaat een opslaginterval en een opnameperiode voor de meting van de meetwaarden vastleggen. In de lekkagemodus kan de bediener een meetduur en drukverschilniveau instellen. Na de meting toont de drukmeter het verschil tot de referentiewaarde. Optioneel kunnen de manometers uitgebreid worden met pitotbuizen, voor de bepaling van stromingssnelheden of de volumestroom in leidingen.

Mocht u vragen hebben over de differentiële drukmeter, raadpleeg dan de volgende data sheet of neem contact met ons op via het telefoonnummer +31 (0)53 - 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze drukmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Grafisch LCD met verlichting
- MAX-/MIN-/geheugenfunctie
- Datalogger met lekkagetester
- Snelkoppelingsaansluiting

- Temperatuur-, stromings- en lekkagemeting
- Hoge-precisie meetmodus
- Eenvoudige bediening
- Eenheden schakelbaar (Pa, kPa, hPa, ...)

Technische specificaties van de differentiële drukmeter

Model	PCE-PDA 01L	PCE-PDA 1L	PCE-PDA 10L	PCE-PDA 100L
Meetbereik
Druk	±200 Pa	±2 kPa	±20 kPa	- 100...200 kPa
Temperatuur	0 ... +50 °C	0 ... +50 °C	0 ... +50 °C	0 ... 50 °C
Resolutie
Druk	0,01 / 0,1 Pa	0,1/ 1 Pa	1 / 10 Pa	1 / 10 Pa
Temperatuur	0,1 °C	0,1 °C	0,1°C	0,1 °C
Nauwkeurigheid
Druk	±1 % v.e.	±0,5 % v.e.	±0,5 % v.e.	±0,5 % v.e.
Temperatuur	±1°C	±1 °C	±1 °C	±1 °C

Nominale druk	200 Pa	2 kPa	20 kPa	200 kPa
Overdruk	1 kPa	10 kPa	40 kPa	300 kPa
Barstdruk	20 kPa	100 kPa	100 KPa	400 kPa
Media	Lucht	Vloeistoffen Lucht	Vloeistoffen Lucht	Vloeistoffen Lucht

Algemene technische specificaties

Meetbereik

10 Hz

Meeteenheden

Pa, hPa, kPa, MPa, mBar, Bar, ATM, kg/cm², mmH2O, cmH2O, inH2O, mmHg, inHg, Torr, PSI, PSF

Druktype

drukverschil (differentiaaldruk)
relatieve druk

Drukaansluiting

5 mm-drukknopen voor snelkoppelingen

MAX-/MIN-/HOLD-functies

Datalogger

1024 opslagplaatsen
1 s ... 255 h opnametijd per opslagplaats
1 s ... 24h opslaginterval

Media voor datalogger

lucht en niet-agressieve gassen

Nul correctie

Ja, middels de nul toets

Vorming van een gemiddelde waarde

Ja, tussen 0,1 ... 9,9 sec.

Display

grafisch LCD met achtergrondverlichting

Beschermgraad

IP41

Voeding

2 x 1,5 V AA batterij / 1,2 V NiMh accu
5 V / 500 mA USB adapter

Stroomverbruik

50 mA (met achtergrondverlichting)
10 mA (met achtergrondverlichting)

Bedrijfstemperatuur

0 ... 50 °C

Opslagtemperatuur

10 ... 55 °C

Afmetingen

145 x 85 x 35 mm

Gewicht

ca. 285 g

Leveromvang
1 x Drukmeter (afhankelijk van uitvoering),
2 x 1,2 V AA NiMh accu,
1 x USB laadadapter,
1 x Micro USB-kabel,
1 x Handleiding

Optionele toebehoren
- Snelkoppelingen
- ISO - Kalibratiecertificaat
- Siliconenkabel (binnendiameter 3,5 mm, buitendiameter 5,5 mm)
- Pitotbuis 305 x 4 mm, 483 x 8 mm, 795 x 8 mm
