Digitale laser temperatuurmeter PCE-IR10
stevige digitale laser temperatuurmeter met LCD voor continu metingen van oppervlaktetemperaturen van alle vaste stoffen (voor vaste installatie)

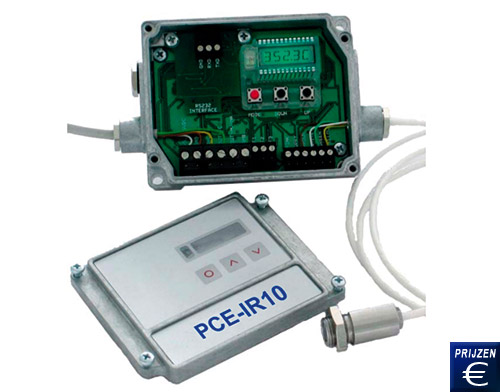

De digitale laser temperatuurmeter PCE-IR10 bestaat uit een miniatuurmeetkop en een afzonderlijk elektronisch component. De sensor van de digitale contactloze temperatuurmeter is zo klein dat hij op iedere willekeurige plek geplaatst kan worden. Desalniettemin biedt het apparaat dezelfde prestaties als grotere apparatuur. De elektronische component van de PCE-IR10 maakt het gebruik van signaalverwerkingsfuncties mogelijk die gewoonlijk bij apparaten van deze prijsklasse ontbreken. Zo kan men o.a. de emissiegraad afstellen, de maximale en de minimale waarden handhaven of de gemiddelde waarde berekenen, die m.b.v. de optionele software voor de PC of via het LCD-bedieningspaneel te programmeren zijn. Dankzij zijn kleine afmetingen en lage prijs is deze digitale laser temperatuurmeter ideaal voor meerdere installaties bij productieprocessen. De laser temperatuurmeter is nauwkeurig, gemakkelijk te installeren en goedkoop. De laser temperatuurmeting met de PCE-IR10 is daarom een economisch alternatief t.o.v. apparaten die contactmetingen verrichten. Ziet u hiervoor ook de korte tekst over metingen met een contactloze temperatuurmeter in de praktijk. Om de maximale nauwkeurigheid van het systeem te benutten, bestaat de mogelijk om de emissiegraden af te stellen. Deze emissie kan variëren, afhankelijk van de verschillende op te meten materialen. (zie de tabel met de emissiegraden). Indien u een materiaal meet dat niet op de tabel voorkomt, dan kunt u zelf de emissiegraad invoeren en de temperatuur instellen in de contactloze digitale temperatuurmeter. Mocht u vragen hebben over de digitale laser temperatuurmeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze digitale laser temperatuurmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Groot meetbereik (tot + 600 °C)
- Miniatuurmeetkop om op zeer kleine plekken
  geplaatst te kunnen worden
- Analoge uitgang
- Uitgangen: USB/ RS-232/ RS-485/ relais
  (kan extra worden aangevraagd)
- Omgevingstemperatuur tot +180 °C
  (meetkop); elektronica (tot +65 °C)

- Instelbare emissiegraad, handhaving van de
  MAX / MIN waarden, berekening van de
  gemiddelde waarden
- LCD-beeldscherm
- Netwerkmogelijkheden (maximaal 32 sensoren
  met RS-485, optioneel)
- Stroomvoorziening 8 ... 36 VDC

Elektrische parameters

Uitgangen

analoog:
4 - 20 mA, 0 - 20 mA, 0 - 5 V, 0 - 10 V,
sensoren J of K
meetkop voor eigen temperatuur 10 mV / °C
alarmrelais (wordt via software beheerd)
optionele digitale uitgangen:
USB, RS-232, RS-485, relais

Ingangen

emissiegraad, compensatie van de achtergrondtemperatuur, Trigger (wordt via software beheerd)

Kabellengte

standaard 1m, er kunnen ook andere lengten aangevraagd worden

Stroomverbruik

max. 100 mA

Stroomvoorziening

8 - 36 VDC

Algemene parameters

Type bescherming

IP65 (NEMA-4)

Omgevingstemperatuur
- Meetkop

- 20 ... + 180 °C

Opslagtemperatuur

- 40 ... + 85 °C

Relatieve luchtvochtigheid

10 - 95 % nietcondenserend

EMI

IEC 801-3, niveau 3 (kabellengte maximaal 3 m)

Gewicht
Meetkop
Elektronisch component

40 g
420 g

Technische parameters

Temperatuurbereik

- 40 ... + 600 °C

Spectraalbereik

8,0 - 14 µm

Optische resolutie¹

15 : 1

Nauwkeurigheid van het systeem²

± 1 % of ± 1°C³

Reproduceerbaarheid

± 0,5 % of ± 0,5 °C³

Temperatuurcoëfficiënt

± 0,05 °C / °C of 0,05 % / °C³

Temperatuurresolutie

0,1 °C⁵

Reactietijd

150 ms (95 %)

Emissiegraad

0,100 - 1,100 digitaal af te stellen
breedte 0,001

Transmissiegraad

0,100 - 1,000 digitaal af te stellen
breedte 0,001

Signaalverwerking

handhaving van de maximale en minimale waarden,
gemiddelde waarde, met threshold en hysteresi

¹90 % van de energie
²bij een omgevingstemperatuur van 23 °C ± 5 °C
³de hoogste overeenkomstige waarde is geldig
⁴met ISO-kalibratiecertificaat, gebaseerd op NIST / DKD meetsensoren
⁵voor een temperatuurmarge van 300K

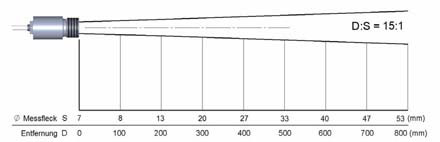

De aangeboden modellen laser temperatuurmeters voor vaste installatie hebben een meetplekverhouding van 15 :1 en daarom een zeer geringe dispersie zoals de bovenstaande schets toont.

Schets van de elektronische component.

Schets van de miniatuurmeetkop van de laser temperatuurmeter PCE-IR10

Inhoud van de zending van de de digitale laser temperatuurmeter
1 x elektronisch component, 1 x analoge interface, 1 x kabel van 1 m met meetkop (optiek van 15 : 1), 1 x gebruiksaanwijzing

- Verstelbare montagebeugel voor de sensor:
  Opdat de sensor beter in hoeken kan worden
  gemonteerd, bieden wij u een verstelbare
  optionele montagebeugel aan.

- Hoekplaatje voor vaste montage van de sensor.

- Ontluchtingscapsule, te combineren met een
  hoekplaatje voor montage

Digitale interfaces:

- USB, RS-232, RS-485 of relais
- Gemakkelijke installatie door moduleslots in de
  laser temperatuurmeter PCE-IR10 te steken.

- CT connect software voor RS-232-interface,
  bestaande uit software en gegevenskabel

- ISO-kalibratie en -laboratoriumcertificaat
