Frequentieomvormer IFMA
Signaalomvormer, die een frequentie (ingangssignaal) in een analoog normsignaal
(verkiesbaar uitgangsignaal: 0 ... 5 V, 0 ... 10 V, 0 ... 20 mA of 4 ... 20 mA)

De Frequentie - Analoogomvormer IFMA verwerkt een ingangsfrequentie van 0 ... 1 Hz tot 0 ... 25 kHz en vormt deze om in een analoog signaal. Met een 7-polige DIP-schakelaar, een BCD-schakelaar, een knop en twee LED’s laat deze omvormer zich gemakkelijk programmeren en controleren. Hij kan zonder al teveel moeite op een DIN- of C-rails geplaatst worden. De IFMA is leverbaar in 2 versies:
- Omvormer IFMA-0035 ( 9 ... 32 VDC)
- Omvormer IFMA-0065 (85 ... 250 VAC)
Mocht u vragen hebben over de Frequentieomvormer IFMA, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze signaalomvormer en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Frequentieomvormer IFMA   Gebruikershandleiding van de Frequentieomvormer IFMA   CE certificaat van de Frequentieomvormer IFMA   Video van de Frequentieomvormer IFMA   Software van de Frequentieomvormer IFMA   Productblad van de Frequentieomvormer IFMA

Frequentieomvormer IFMA

- vormt een ingangsfrequentie om in
  een analoog signaal
- Instelbaar frequentiebereik van 0
...1 Hz tot 0 ... 25 kHz
- In- en uitgang- INFO - LED
- Vier uitgangsbereiken: 0 ... 5 V, 0 ...
  10 V, 0 ... 20 mA, 4 ... 20 mA

- Alle Sensoren via DIP-schakelaar
  anpasbaar
- AC- of DC-spanningsvoorziening
- 3-voudige galvanische scheiding
  voorziening / ingang / uitgang
- Gemakkelijke montage op C- of
  DIN-rails

Technische specificaties

Ingangen

Via 3 DIP-schakelaars kunnen alle sensoren voor commercieel gebruik (PNP-, NPN-, permanente magneet, relais, CMOS of TTL) aangepast worden.
PNP: 1 kOhm-pull-down weerstand, max.12 mA bei 12 V
NPN: 3,9 kOhm-pull-up weerstand max. 3 mA. lage triggerhysteresis: V =0,25 V; V =0,75 V
Hoge triggerhysteresis: V =2,5 V; V =3,0 V
Max. V ingang: +/-90 V; max. 2,75 mA (DIP-schakelaar 1 en 3 op OFF)

Uitgangen

Spanning: 0 ... 10 VDC of 0 ... 5 VDC/10 mA, Stroom: 0 ... 20 mA of 4 ... 20 mA
Belasting: 500 Ohm bij 10 VDC

Meetprincipe

Perioden duurmeting

Frequentiebereik

0 ... 1 Hz bis 0 ... 25 kHz instelbaar over signaal of invoer met met BCD-schakelaar

Responstijd

Instelbaar. van 5 ms+ 1 periode tot 10 s+ 1 Per.

Resolutie

Spanning: 3,5 mV min
Stroom: 5 µA min

Precisie

0,1 % van het werkbereik
(0,2 % voor het bereik 0 ... 5 VDC)

Weergave

- Rode LED verlicht, wanneer de uitgang
  actief is.
- Groene LED verlicht, wanneer signalen
  ontvangen worden.

Spanningsvoorziening

9 ... 32 VDC (Wandler IFMA-1)
85 ... 250 VAC (Wandler IFMA-2)

Sensorvoorziening

Alleen AC-versie: +12 VDC 25 %, max. 60 mA

Omgevingstemperatuur

Gebruik 0 ...+50 °C / Opslag: -40 ...+80 °C

Elektromagnetische compatibiliteit

- Emissie: EN50081-2
- Immuniteit: EN50082-2

Aansluiting

Via schroefklemmen

Behuizing

Stabiele kunststofbehuizing

Isolatie

2,2 kV tussen voorziening en ingang en tussen voorziening en uitgang. 500 V tussen ingang en uitgang voor een minuut

Montage

Via C- of DIN-rails

Afmetingen

28 x 107 x 79 mm

Toelatingen

UL-toelating (Underwriters Laboratories) voor de VS en Canada

Gewicht

170 g

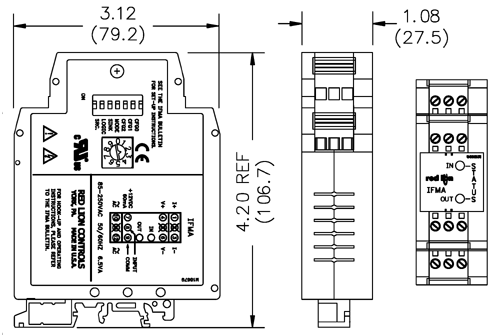

Schets

Frequentieomvormer IFMA schets

Inhoud levering
1 x Signaalomvormer IFMA (model -1 of model -2), Handleiding
