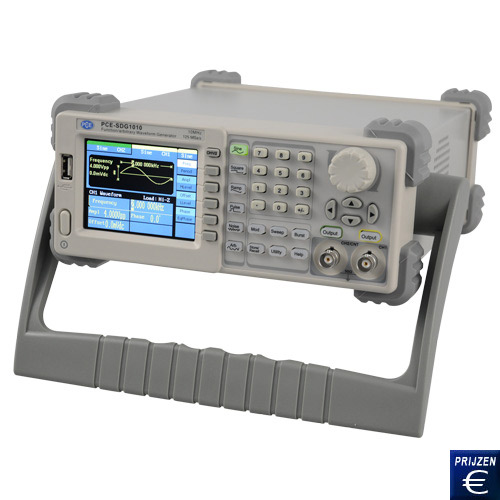

Functiegenerator PCE-SDG1010
Functiegenerator met 2 uitgangen / Tot 10 MHz / Verscheidene modulatie wijzes /
5 Standaard signaalvormen / Arbitraire functie/ Geïntegreerde frequentiemeter

De functiegenerator PCE-SDG1010 genereert signalen tot 10 MHz. Naast de 5 standaardsignalen is de functiegenerator in staat om eigen signalen (arbitraire functie) af te geven. De functiegenerator is als tafelinstrument uitgevoerd en is op deze manier in scholen, laboratoria en elektrawerkplaatsen inzetbaar.Naast de afgifte van signalen kan de functiegenerator frequenties tot 200 MHz meten. Via de meegeleverde software kan de gebruiker eigen signaalvormen opstellen. De functiegenerator PCE-SDG10xx heeft een sample rate van 125 MSamples per seconde. De verticale resolutie bedraagt 14 Bit. Over de 3,5” display kunnen alle parameters gemakkelijk afgelezen en via het bedieningspaneel ingesteld worden. De functiegenerator is van toepassing voor simulering van analoge sensoren of voor simulering van eenheid signalen. Deze maken de generator tot een hulpmiddel bij de voorbereiding van elektrische schakelingen, voor controle van bouwdelen of op het gebied van onderzoek en ontwikkeling. Door de gemakkelijke bediening is de functiegenerator ook in scholen en universiteiten inzetbaar. Mocht u vragen hebben over de functiegenerator PCE-SDG1010, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technici en ingenieurs zullen u graag met raad bijstaan over de functiegenerator PCE-SDG1010 en over ieder willekeurig product van onze regelings- en controlesystemen, meetinstrumenten of weegschalen van PCE Brookhuis.

Bandbreedte

10 MHz

Signaalvormen

Sinus, recheck, helling, impulse, verstoring, arbitraire functie

Modellering

AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst

Kanalen

2

Sample Rate

125 MSamples / s

Arbitraire golflengte

16 kpts

Resolutie frequentie

1 µHz

Verticale resolutie

14 Bits

Frequentiemeter

100 mHz ... 200 MHz

Specificatie uitgang

Kanaal 1

Amplitude (frequentie afhankelijk)

2 mVpp ... 10Vpp

Verticale precisie (bij 100 kHz)

 ± (0,3 dB + 1 mV van de ingestelde waarde)

Algemene technische gegevens

Display

3,5 " TFT LCD

Resolutie

320 x 240

Stroomvoorziening

100 V ... 240 V / 45 Hz ... 65 Hz

Invoer

30 W

Bedrijfsvoorwaarden

0 °C ... +40 °C
< 90 % r.V.

Afmetingen

229 x 105 x 281 mm

Gewicht

2,6 kg
