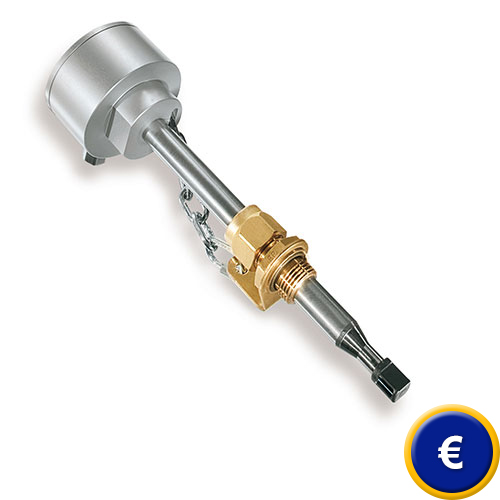

Hogedruk Stromingssensor SS 20.60
Hogedruk stromingssensor voor het meten van doorstroomsnelheden en stroomsnelheid / drukvast tot 16 bar / microbesturing -gecontroleerde zender / eenvoudige installatie / digitale uitgang / optionele veldbusinterface

Met hogedruk stromingssensor kunnen stromingssnelheden en doorstroomsnelheden van verschillende gassen worden gemeten. De hogedruk stromingssensor kan worden geleverd in verschillende varianten. De hogedruk stromingssensor heeft een groot meetbereik. Bij een temperatuurbereik van -20 ° C ... 120 ° C kunnen stromingssnelheden van 0 ....200 m / s worden gemeten bij een druk tot 16 bar. De aerodynamisch geoptimaliseerde kamer-sensorkop van de hogedruk stromingssensor werkt zonder bewegende delen en geeft bij een installatie tolerantie van ± 5 ° niet alleen onjuistheden bij de montage weer, maar is ook nog eens onderhoudsvrij. De sensor bepaald met een thermisch weerstandselement de door de volumestroom opgenomen hoeveelheid warmte en vertaalt de corresponderende warmtespanning naar een stromingssnelheid. Dit meetprincipe maakt de afzonderlijke bepaling van relatieve druk en relatieve temperatuur van de standaard snelheid van het medium overbodig. Een digitale uitgang maakt het mogelijk de hogedruk stromingssensor te koppelen aan energiebeheerssystemen. De inzetgebieden van de hogedruk stromingssensor zijn zeer divers. Van de controle van verbrandingsluchtstromingen door de afgevoerde-lucht-monitoring tot het meten van het persluchtverbruik ; de hogedruk stromingssensor is een echte all-rounder. Mocht u vragen hebben over de hogedruk stromingssensor SS 20.60, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze hogedruk stromingssensor en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Hoge toelaatbare temperatuurgradiënt
- Elektronische temperatuurcompensatie
- Meetbereik dynamiek van 1: 1000
- Druk bestand tot 16 bar

- Laag gewicht
- Stabiele sensorkop
- 4-vaks LED-display
- Met veldbus of PROFIBUS-interface

Technische specificaties van de hogedruk stromingssensor SS 20.60

Meetgrootte

Normale snelheid wN gebaseerd op standaard condities ϑN = 20 ° C en ρN = 1013,25 hPa

Meetmedium

Lucht of stikstof, verdere gassen op aanvraag

Meetbereik wN

0 ... 2,5 / 10/20/40/60/120/160/200 m / s (afhankelijk van het model)

Ondergrens van het meetbereik wN

0,2 m / s

Ondergrens voor detectie

0,1 m / s

Meetnauwkeurigheid

± (3% v. MW. + 0,4% v. MBE.)

Reproduceerbaarheid

± 0,5% v. MWl.

Responstijd t90

3 s (sprong van 0-5 m / s)

Bedrijfstemperatuur

-Compact sensor

-Ingebouwde sensor

-Elektronica

-20 ... 85 ° C

-20 ... 120 ° C

0 ... 60 ° C

Opslagtemperatuur

-20 ... 85 ° C

Vochtige omgeving

0 ... 95% RH (zonder condensatie)

Bedrijfsdruk

- Atmosferisch

- Overdruk

700 ... 1300 hPa

0 ... 16 bar (alleen compact sensor)

Temperatuursgradiënt

8 l / min bij wN = 5 m/s

Herstel tijd constant

6 s bij een temperatuur sprong
Δϑ Lucht = 40K bij wN = 5 m/s

Temperatuurafhankelijkheidl

Gecompenseerd in het temperatuurbereik

Drukafhankelijkheid

Ongeacht de druk van het medium

Nulpuntcorrectie

Printgerelateerde karakteristieken aanpassing

Voedingsspanning

24 V DC ± 20%

Stroomverbruik

- Standaardsensor

- Vloersensor

75 mA typ. bij wN = 0 m / s
140 mA typ. bij wN = 200 m / s

250 mA typ. bij wN = 160 m / s

Inschakelstroom

- Standaardsensor

- Vloersensor

160 mA voor max. 5 s
270 mA voor max. 5

Inschakeltijd

Ongeveer 10 seconden na inschakeling

Elektrische aansluiting standaard sensor

Elektrische aansluiting

Behuizing M12 connector, 4-pins inclusief aansluitkabel met stekker,
4 x 0,34mm² , pigtail met adereindhulzen

Kabellengte (standaard)

5 m

Kabellengte (toegestaan)

- Spanningsuitgang

- Stroomuitgang

- Digitale uitgang

15 m

100 m

100 m

Analoge uitgang

- Type Spanning

- Type Stroom

Type selecteerbaar bij het bestellen

0 ... 10 V

0/41 1) ... 20 mA

Weerstandslading (toegestaan)

- Spanningsuitgang

- Stroomuitgang

≥ 10 k Ω

≤ 400 Ω

Digitale uitgang

Pulsuitgang
Hoog niveau: ≥ UB - 3V
Laag niveau: ≤ 0,7 V DC
Belasting weerstand: ≥ 2 k Ω

Frequentie digitale uitgang
(instelbaar op aanvraag)

0 ... 10/16/20/40/100 Hz
(Afhankelijk van het model)

Minimale pulsduur

min. 1 / (2 x fmax)

1): Uitgang met een fout signalering (foutstroom = 2 mA)

Verdere specificaties

- Behuizing

- Sensor Pijp

- Sensor kop

- Sensor element

Geanodiseerd aluminium

Roestvrijstaal X6 CrNiMoTi 1.4571

Thermoplastisch PPO / PA

Platina weerstand element, glas gepassiveerd

Bevestiging

Verschroeving uit messing, drukbestendig, verstelbaar, montage schroeven G 1/2 x 12

Inbouw tolerantie

± 5 ° ten opzichte van de stromingsrichting

Montagepositie

willekeurig, bij verticale neerwaartse stroming verhoging van de lagere bereik limiet aan wN = 2 m / s

Afmetingen

- Behuizing Standaard

- Behuizing Fieldbus

- Sensor kop

- Sensor buis

67,3 mm x 56,5 mm (Ø x H)

67,3 mm x 103,5 mm (Ø x H)

8 mm x 15,2 mm x 12,5 mm (B x H x D)

15 mm (Ø)

Lengte Installatie (L)

- Compact sensor

- Inbouw sensor

120/180/250/400 mm optioneel

190 mm vanaf behuizing met 3 m aansluitkabel

Gewicht

450 g max. (Zonder kabel)
800g (SS 20.60 FB)

Beschermingsgraad

IP 65 (behuizing)
IP 67 (sensorkop en de sensor pijp)

Veldbus DeviceNet versie (optioneel)

Norm

ISO / DIS 11 898
DeviceNet Specificaties Volume I + II
Release 2.0

Elektrische aansluiting

8-polige schroeven in de behuizing
kabelgeleiding via de 3 kabel bussen

Aansluitweerstand

De afsluitweerstand (120 Ω, 0,25 W) is uitgeschakeld en kan worden geschakeld door een één-pins DIP-schakelaar.

Baud rate

125/250/500 kbit / s, standaard waarde 125 kbit / s, instelbaar via DIP-switch of via software

Adres

0 ... 63, standaardwaarde adres 63 (MAC-ID 63), instelbaar via draaischakelaar of via software

Modes

Poll modus, Change of State (COS), cyclisch

Procesdata

32 bit; debiet of stromingssnelheid selecteerbaar

Schakeldrempel

Bovenste en onderste schakeldrempel voor stromingssnelheid en volumestroom

Waarschuwingsteken

Signalering bij het overschrijden van het meetbereik

Alarmsignaal

Signalering van een defecte sensor

Statusweergave

Duo LED geeft congestie van het veldbussysteem

PROFIBUS DP-versie (optioneel)

Norm

PROFIBUS-norm
EN 50 170

Elektrische aansluiting

8-polige schroef in de behuizing
Kabelverbinding via drie kabelbussen

Aansluitweerstand

Het werkzame afsluitweerstand netwerk (390-220-390 Ω) is uitgeschakeld en kan worden geschakeld door een twee-polige DIP-schakelaar

Baud rate

9600 Bd - 12 MBd, automatisch instellen door de PROFIBUS-master

Adres

00 ... 99, instelbaar via BCD draaischakelaar

Modes

"Data Exchange" DP-V0 PROFIBUS

Procesdata

32 bit; debiet of stromingssnelheid selecteerbaar

Schakeldrempels

Bovenste en onderste schakeldrempel voor stromingssnelheid en volumestroom

Waarschuwingsteken

Signalering bij het overschrijden van het meetbereik

Alarmsignaal

Het signaleren van een defecte sensor

Statusweergave

Duo LED display toont de status van de PROFIBUS communicatie

Omvang van de levering van de hogedruk stromingssensor
1 x Hogedruk Stromingssensor (afhankelijk van uitvoering), 1 x handleiding

Optionele toebehoren

Welding sockets (art.nr. 524916 (staal) of art.nr 524882 (roestvrij staal))

Knelkoppeling gemaakt van roestvrij staal (Art.nr. 511958) tot 16 bar overdruk met overdrukventiel.
