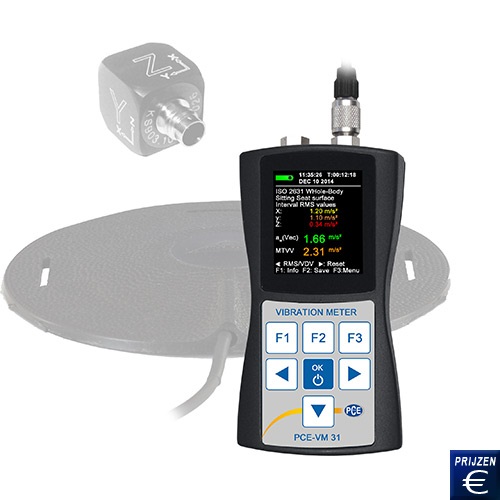

Human trillingsmeter PCE-VM 31
Menselijke trillingsmeter voor hand-arm trillingen en lichaamstrillingen / Meetbereik voor versnelling, snelheid en afstand / geheugen 10000 metingen

De PCE-VM 31 is ontworpen voor het meten van hand-arm trillingen en lichaamstrillingen naar ISO5349 en 263. Dit meetinstrument valt op door zijn meetfuncties voor het meten van versnelling, snelheid en afstand, alsmede voor het weergeven van alle relevante waardes van geleidende en interval-RMS, MTVV,VDV,aW, piekwaarde en maximale piekwaarde. Bovendien bezit de PCE-VM 31 een extra meetkanaal voor bijvoorbeeld SEAT-metingen van stoelen voor bestuurders van voertuigen. Het apparaat heeft daarnaast een driekanaal-FFT voor het vinden van hoofdfrequenties en een TEDS-ondersteuning voor automatische sensorherkenning. De trillingsmeter is met een geheugen voor 1000 metingen uitgerust en bezit een USB-interface voor data-overdracht naar de PC. De PCE-VM 31 is dankzij zijn compacte bouwvorm en gemakkelijke bediening erg geschikt voor praktische metingen op het gebied van arbeidsveiligheid.

De Human trillingsmeter PCE-VM 31 wordt in drie uitvoeringen aangeboden:
- als Hand-Arm-trillingsmeter naar ISO5349 normen
- als lichaamstrillingsmeter naar ISO2631
- als Human Vibration Meter naar ISO 10326-1 / 7096 als SEAT trillingsmeter

Mocht u vragen hebben over de Human trillingsmeter PCE-VM 31, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze trillingsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Hand-arm-trillingsmeting
- Lichaamstrilling
- SEAT-trillingsmeter
- Versnelling, snelheid en afstand
- Compacte bouwvorm

- Driekanaal-FFT
- TEDS-ondersteuning
- Geheugen voor 10000 metingen
- USB-interface
- Gemakkelijke bediening

Info voor meting van lichaamstrillingen

Hand-arm-vibratie
De dagelijkse grenswaarde voor blootstelling, gebaseerd op een referentieperiode van 8u, is op 5 m/s² vastgesteld. De dagelijkse afgiftewaarde, gebaseerd op een referentieperiode van 8 u, staat op 2,5 m/s² . De beoordeling van het niveau van blootstelling tegenover de hand-arm trilling verloopt aan de hand van de berekening van de referentieperiode (van 8u) en de dagelijkse expositiewaarde A. Deze wordt uigedrukt als kwadraatwortel uit de som van kwadraten (gezamenlijke waarde) van de effectieve waarde ( van de versnelling) in drie loodrechte richtingen ahwx, ahwy, ahwz (norm ISO 5349-1:2001).

Lichaamstrilling
De beoordeling van de waarde van blootstelling tegenover de lichaamsvibratie gebeurt aan de hand van de berekening van de dagelijkse blootstelling A. Deze wordt uitgedrukt als de equivalente duurversnelling voor een tijdsbestek van 8 u, berekend als de hoogste effectieve waarde of de hoogste waarde van de trillingsdosis waarde (VDV), de versnelling van de frequentie in de drie loodrechte richtingen (1,4 awx, 1,4 awy, awz, voor een zittende of staande werknemer / ISO 2631-1.

Algemene Technische specificaties van de Human trillingsmeter PCE-VM 31

Ingangen

4 Low-Power-IEPE-ingangen, >0,7 mA / 17 V, Sensorgevoeligheid 0,8 ... 120 mV/ms²
TEDS-ondersteuning voor template 25 naar
IEEE 1451.4

Weergave groottes

Menselijke trilling

Interval- Effectieve waarde
Vectorsom
Max. geleidende effectieve waarde (MTVV)
Trillingsdosis waarde (VDV)

Alg. trilling (versnelling / snelheid / afstand)

Geleidende effectieve waarde
max. geleidende effectieve waarde
Vectorsom
Piekwaarde
Maximale piekwaarde

Meetbereik

Sensor met 1 mV/ms²

Sensor met 10 mV/ms²

Versnelling

1100 m/s²

110 m/s²

Snelheid

100 ... 10 000 mm/s (1 kHz/1 Hz)

10 ... 1000 mm/s
(1 kHz/1 Hz)

Afstand (piekwaarde)

250 ... 15 000 µm
(5 Hz/250 Hz)

 25 ... 1500 µm
(5 Hz/250 Hz)

Weergave resolutie

Sensor met
1/10 mV/ms²

Sensor met
100 mV/ms²

Versnelling

0,01 m/s²

0,001 m/s²

Snelheid

0,1 mm/s

0,001 mm/s

Afstand

1 µm

0,1 µm

Lineariteit bereik

> 75 dB (voor < ± 6 % fouten)

Geruis

<0,003 m/s²

Filter

Human trilling

Beoordelingsfilter Wb, Wc, Wd, Wh, Wj, Wk, Wm
ongewogen: 6,3 ... 1259 Hz (Hand-Arm);
0,4 ... 100 Hz (lichaam)

Versnelling

0,1 Hz ... 2 kHz; 1 Hz ... 1 kHz

Snelheid

1 Hz ... 100 Hz; 2 Hz ... 1 kHz; 10 Hz ... 1 kHz

Afstand

5 Hz ... 250 Hz

Frequentie analyse

125 kenmerken-FFT kenmerken voor X/Y/Z; piekwaarde van de snelheid
Frequentiebereik: 3 ... 240, 6 ... 480,
12 ... 960, 24 ... 1920 Hz
Refresh rate: 0,5/s, Venstertype: Hann

Data geheugen

Flash, 10 000 Meetwaarde datasets, 1000 FFTs

Display

OLED, gekleurd, 128 x 160 punten

USB-interface

USB 2.0, full-speed, CDC-modus, via kabel VM2x-USB

Batterijen

3 cellen Typ AAA, Alkaline (LR03) of NiMH-Accus (HR03)

Bedrijfsduur

10 ... 14 uur, afhankelijk van de batterijcapaciteit

Bedrijfstemperatuur

-20 ... +60 °C

Afmetingen

125 x 65 x 27 mm (zonder stekkerverbindingen)

Gewicht

140 g (met batterijen, zonder sensor)

Leveringomvang human trillingsmeter PCE-VM 31

1 x human trillingsmeter PCE-VM 31, 1 x USB-kabel, 1 x batterij, 1 draagtas, 1 x handleiding

Inhoud van de levering Hand-Arm-meetkoffer VM-31-HA

1 x human-trillingsmeter PCE-VM 31, 1 x drieassige versnellingsmeter KS903.10,
1 x sensor-kabel (3 m), 1 x handvat-adapter 141, 1 x handvat-adapter 143, 1 x USB-kabel,
1 x batterijenset, 1 x handleiding

Inhoud van de levering lichaamtrilling meetkoffer VM-31-WB

1 x human-trillingsmeter PCE-VM 31, 1 x Triaxiale-zit-accelerometer KB103SVD, 1 x KB103SV-100, 1 x USB-kabel, 1 x batterij, 1 x handleiding

Inhoud van de levering Hand-Arm-lichaamtrilling meetkoffer VM-31-HAWB

1 x Human-trillingsmeter PCE-VM 31, 1 x sensor-kabel (3 m), 1 x handvat-adapter 141,
1 x handvat-adapter 143, 1 x drieassige versnellingsmeter KS903.10,
1 x Triaxiale-zit-accelerometer KB103SVD, 1 x USB-kabel, 1 x batterijenset,
1 x Handleiding

Versnellingsensor

Optioneel beschikbaar voor de Human Trillingsmeter (voor standaard-leveromvang)

- Triaxiale accelerometer (hand-arm) KS903.10
- Triaxiale zit-accelerometer KB103SVD
- Sensor kabel voor drieassige sensor(3 m)
- Sensor kabel voor single-as sensor (1,5 m)
- Handvat adapter voor gebogen oppervlakken
