Inbouw vermogensmeter PCE-N30P
éénfasige meting van netwerkparameters: spanning, stroom, vermogen, fasehoek ... /
optionele impulsuitgang en RS485 interface / voorkant met IP 65

 De inbouw vermogensmeter PCE-N30P is een inbouw indicator die de belangrijkste parameters van een éénfasig netwerk registreert en toont. De inbouw vermogensmeter PCE-N30P berekent vanuit de stroom- en spanningsgrootheden het schijnbare, actieve en reactieve vermogen, de fase verschuivingshoek en de vermogensfactor. Bovendien wordt het gemiddelde vermogen over 15 minuten en de gemiddelde spanning over 10 minuten berekent. De configuratie en de bediening gebeurt via de 4 toetsen aan de voorkant. Het meetbereik van deze inbouw vermogensmeter (stroom 5 A, spanning 400 V) kan met spannings- en stroomtransformatoren worden uitgebreid. Het decimaalteken wordt, afhankelijk van de meetwaarde, automatisch aangepast. Door de twee alarmuitgangen van de basisversie kan er een alarm afgaan wanneer er grenswaarden worden overschreden. Bovendien kan de kleur van de meetwaarde indicator veranderen zodra het alarm afgaat. De optionele impulsuitgang genereert 5000 impulsen per kWh. Mocht u vragen hebben over deze inbouw vermogensmeter PCE-N30P, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze inbouw vermogensmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meting en weergave van 16 parameters
- Voorkant IP 65
- Display in drie kleuren

- Twee alarmuitgangen
- Instelbare omzetverhouding voor stroom en
  spanning
- Optionele RS-485 interface

Ingang

Stroom: 0,2 ... 6 A
Spanning: 0 ... 480 V
Frequentie: 45.00 ... 100.00 Hz

Nauwkeurigheid

Spanning, stroom, frequentie: 0,2 %
Schijnbaar, actief en reactief vermogen: 0,5 %
Vermogensfactor: 0,5 %
Faseverschuiving: 1 %
Actieve, reactieve energie: 0,5 %

Scherm

5-digits 7 segmenten LED-display, drie kleuren

Energieverbruik

6 VA

Uitgangen

2 x 250 V alarmrelais / 0,5 A NO
Optioneel:
Analoge uitgang (0/4 ... 20 mA of 0 ... 10 V)
RS485 interface,
Impulsuitgang (5000 imp./kWh)

Omgevingstemperatuur

Bedrijfstemperatuur: -25 °C ... 55 °C
Stockagetemperatuur: -33 °C ... +70 °C

Afmetingen

96 x 48 x 93 mm

Inbouw afmetingen

92 x 45 mm (volgens DIN)

Voedingsspanning
PCE-N30P-1/3
PCE-N30P-2/4

85 ... 253 V AC (45 ... 65 Hz) of DC
20 ... 40V AC (45 ... 65 Hz) of DC

Type bescherming

Voorkant: IP 65

Gewicht

< 200 g

Montage

Montage clips met klemschroeven,
aansluiting met klemmenstrook

Norm

EN 61010-1 CAT III 600 V

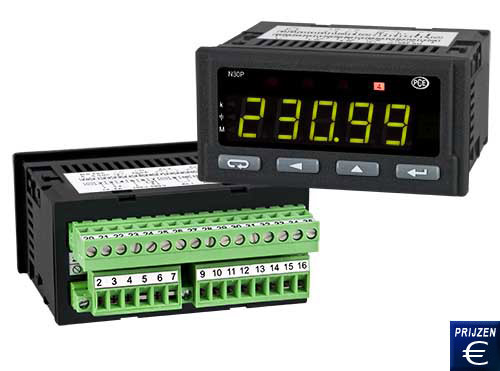

Op de behuizing vindt u een algemeen overzicht van de aansluitingen, hetgeen een snelle en veilige inbouw in situ garandeert. Op de achterkant bevindt zich ook de interface voor de inbouw vermogensmeter PCE-N30P.

PCE-N30P-1

Voeding 85 ... 253 V AC / DC
2 alarmrelais

PCE-N30P-2

Voeding 20 ... 40V AC / DC
2 alarmrelais

PCE-N30P-3

Voeding 85 ... 253 V AC / DC
2 alarmrelais, analoge uitgang (0/4 ... 20 mA of 0 ... 10 V), RS485 interface, Open Collector impulsuitgang

PCE-N30P-4

Voeding 20 ... 40V AC / DC,
2 alarmrelais, analoge uitgang (0/4 ... 20 mA of 0 ... 10 V), RS485 interface, Open Collector impulsuitgang
