Inbouw-vermogensmeter PCE-ND10
vermogensmeter voor permanente installatie / verlicht 3,5 " display /
2 alarmuitgangen / impulsuitgang / Modbus RTU interface /
voorkant IP 656 / fasedetectie.
Meting en weergave van stroom, spanning, vermogen, power factor, fasehoek...

De inbouw-vermogensmeter PCE-ND10 meet alle netwerkparameters in 3 fasen. Stroom-, spannings- en vermogensmetingen zijn geen enkel probleem voor de inbouw-vermogensmeter PCE-ND10. De stroommeting met de inbouw-vermogensmeter kan 3-fasig of direct plaats vinden. Maar het is ook mogelijk met de inbouw-vermogensmeter PCE-ND10 hoge stromen via transducers te meten. De spanningsmeting wordt direct, (fase voor fase) tot 500 V., via de 2 aansluitingen van de inbouw-vermogensmeter, uitgevoerd. De inbouw-vermogensmeter PCE-ND10 is alleen geschikt voor gebruik in 3-fasige netwerken. Alle gemeten parameters worden op de grote, verlichte display van de inbouw-vermogensmeter PCE-ND10 getoond. Via de knoppen aan de voorzijde kan de gebruiker door de parameters scrollen en alle relevante instellingen voor metingen met de inbouw- vermogensmeter verrichten. De inbouw-vermogensmeter PCE-ND10 beschikt bovendien over een alarmrelais waardoor er bij de onder- of overschrijding van de ingestelde parameters een alarm wordt geactiveerd. Via de Modbus RTU interface van de inbouw-vermogensmeter kunnen de gemeten waarden overgedragen worden. Vía de impulsuitgang kan de inbouw-vermogensmeter PCE-ND10 de actieve energie doorgeven aan een energie / elektriciteitsmeter. De voorkant van de inbouw-vermogensmeter PCE-ND10 heeft een IP 67 bescherming. De inbouw-vermogensmeter PCE-ND10 wordt in schakelborden geïnstalleerd. De uitsparing is 92 x 92 mm. De afmetingen van de voorkant van de inbouw-vermogensmeter bedragen 96 x 96 mm. Mocht u vragen hebben over de inbouw-vermogensmeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze inbouw-vermogensmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Inbouw-vermogensmeter PCE-ND10   Gebruikshandleiding van de inbouw-vermogensmeter PCE-ND10 bekijken/afdrukken   Productblad van de inbouw-vermogensmeter PCE-ND10

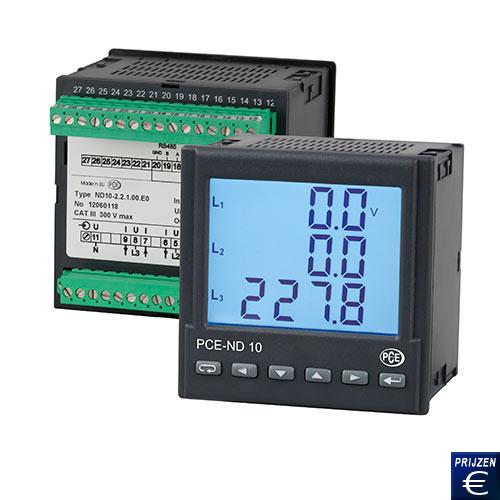

Inbouw-vermogensmeter PCE-ND10

De belangrijkste voordelen van de inbouw-vermogensmeter zijn:

- Afmetingen uitsparing in schakelbord
  92x92mm
- Meting van U, I, f, P, Q, S, PF...
- Voeding per meetspanning
- Alarmfunctie
- Detectie van onjuiste fasevolgorde

- Impulsuitgang voor actieve energie
- IP 65 aan de voorkant
- 3,5 " verlicht LCD-display
- Eenvoudige installatie
- Modbus RS-485 interface

Technische specificaties van de inbouw-vermogensmeter
Gemeten grootte Indicatiebereik Meetbereik Nauwkeurigheid
Stroomingang     ± 0,2 % v. meetbereik
1 A 0,00 ... 1500 A 0,005 ... 1,2 A AC
5 A  0,00 ... 60000 A  0,025 ... 6 A AC
Spanning L-N     ± 0,2 % v. meetwaarde
230 % V 0,0 ... 1,012 MV 195 ... 253 V AC
290 % V 0,0 ... 1,200 MV 246 ... 300 V AC
Spanning L-L     ± 0,5 % v. meetwaarde
400 V 0,0 ... 1,752 MV 340 ... 440 V
500 V 0,0 ... 2,000 MV 425 ... 520 V
Frequentie 47,0 ... 63,0 Hz  47,0 ... 63,0 Hz ± 0,2 % v. meetwaarde
Actief vermogen  -9999 ... 9999 MW  -1,52 kW ... 1,52 kW  ± 0,5 % v. meetbereik
Reactief vermogen -9999 ... 9999 Mvar  -1,52 ... 1,52 Mvar ± 0,5 % v. meetbereik
Schijnbaar vermogen  0,00 VA ... 9999 MVA  1,0 VA ... 1,52 VA  ± 0,5 % v. meetbereik
Vermogensfactor PF -1 ... 1  - 1 ... 1 ± 1 % v. meetbereik
Tan φ  -1,2 ... 1,2  -1,2 ... 1,2  ± 1 % v. meetbereik
Cos φ  -1 ... 1  -1 ... 1 ± 1 % v. meetbereik
φ  -180 ... 180 °  - 180 ... 180 °  ± 0,5 % v. meetbereik
Actieve geabsorbeerde
energie 		 0 ... 99.999.999 kWh    ± 0,5 % v. meetbereik
Actieve afgegeven
energie		 0 ... 99.999.999 kWh    ± 0,5 % v. meetbereik
Reactieve geabsorbeerde energie  0 ... 99.999.999 kWh    ± 0,5 % v. meetbereik
Reactieve afgegeven
energie		 0 ... 99.999.999 kWh    ± 0,5 % v. meetbereik
THD  0 ... 100 %    ± 5 % v. meetbereik

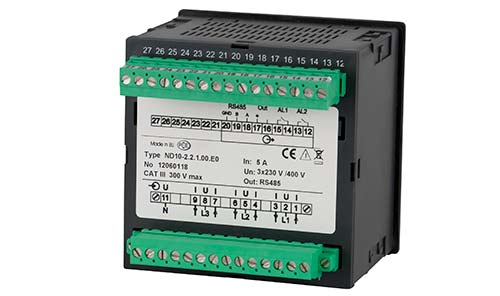

Inbouw-vermogensmeter PCE-ND10 achterkant

Algemene technische specificaties voor de inbouw-vermogensmeter PCE-ND10
Relaisuitgang  2 uitgangen max. 250 V AC / 0,5 A
Impuls uitgang actief vermogen  O/C (NPN)
klasse A volgens EN62053-31
spanning 18 ... 27 V
stroom 10 ... 27 mA
RS-485 interface  Modbus RTU 8N2 / 8E1 / 8 O1 / (n1
Baudrate 4800 / 9600 / 19200 / 38400 /s
Scherm  3,5 " verlicht, monochroom LCD
Voeding van L3  195 ... 253 V AC / 47 ... 62 Hz
246 ... 300 V AC / 47 ... 62 Hz
Omgevingscondities -20 ... 55 °C / 25 ... 95 % r.v.
Opslagcondities - 30 ... 70 ° C / niet condenserend
Elektrische veiligheid  EN 61010-1
Afmetingen 96 x 96 x 77 mm
Uitsparing in schakelbord 92 x 92 mm
Gewicht  aprox. 300 g
Beschermingsgraad IP 65
Leveringsomvang van de inbouw-vermogensmeter
1 x inbouw-vermogensmeter PCE-ND10, 2 x aansluitingsklemmen en 1 x gebruiksaanwijzing
Beschikbare versies inbouw-vermogensmeter PCE-ND10
PCE-ND10-1  Stroomingang: 1 A
Spanningsingang: 230 V / 400 V
Zonder RS-485 interface
PCE-ND10-2  Stroomingang: 5 A
Spanningsingang: 230 V / 400 V
Zonder RS-485 interface
PCE-ND10-3  Stroomingang: 1 A
Spanningsingang: 230 V / 400 V
Zonder RS-485 interface
PCE-ND10-4  Stroomingang: 5 A
Spanningsingang: 230 V / 400 V
Zonder RS-485 interface
PCE-ND10-5  Stroomingang: 1 A
Spanningsingang: 290 V / 500 V
Zonder RS-485 interface
PCE-ND10-6  Stroomingang: 5 A
Spanningsingang: 290 V / 500 V
Zonder RS-485 interface
PCE-ND10-7  Stroomingang: 1 A
Spanningsingang: 290 V / 500 V
Zonder RS-485 interface
PCE-ND10-8  Stroomingang: 5 A
Spanningsingang: 290 V / 500 V
Zonder RS-485 interface
