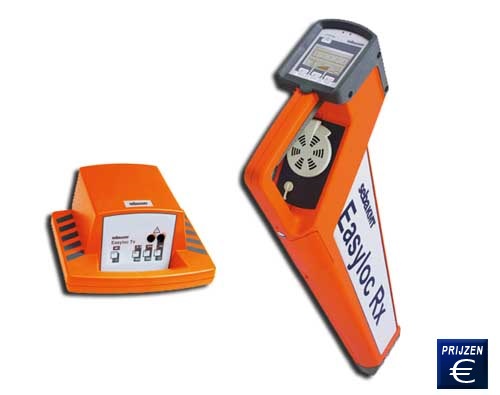

Kabelzoeker Easyloc
Kabelzoeker apparaat voor gebruik op bouwplaatsen / kabel locatie via radiogolven of inductie zender / meting van de diepte van grondleidingen

De Kabelzoeker Easyloc is ontworpen om je bouwproject optimaal voor te bereiden door te onderzoeken waar op een perceel grondleidingen en kabels liggen. Dankzij het robuuste ontwerp is de kabelzoeker Easyloc vooral in de bouwsector ideaal. De kabelzoeker Easyloc lokaliseert kabels en grondleidingen in de aardbodem tot een maximale diepte van 5 meter boven de natuurlijke radiogolven. Met de Easyloc zender bestaat zelfs de mogelijkheid kabels en leidingen tot een diepte van 7m te lokaliseren. Door de digitale staafdiagram met sleeppointer is het ook voor leken gemakkelijk om een in de grond gelegde kabel tot op de centimeter te vinden. Met behulp van de signaalklem die aan de zender vast zit kunnen vrij liggende leidingen direct gestuurd worden om zo nog sneller de juiste leiding te vinden. Door eenvoudige toetsaanslag kan de ingraafdiepte van de gevonden aardleiding bepaald worden. Deze functie is bijzonder handig bij graafwerkzaamheden om kabelschade en daarmee geassocieerde reparatietijd, te voorkomen. Zo is de Kabelzoeker Easyloc uitstekend geschikt voor straat- en civieltechnische bedrijven, hoveniers en tuinarchitecten of gemeenten die bezig zijn met wegenonderhoud. Hier vindt u een overzicht van alle Kabelzoekers. Mocht u vragen hebben over de Kabelzoeker EasyLoc, dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze kabelzoeker en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

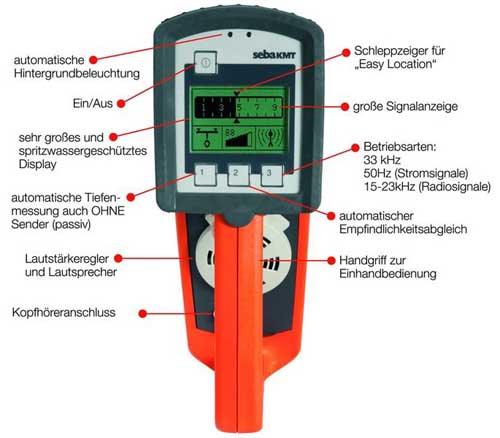

- Plaatsen van in de grond gelegde
  kabels en pijpleidingen
- Dieptemeting door 1 druk op de knop
- Zendfrequentie vanaf 32.768 kHz
- Groot display met automatisch
  gedimd achtergrondverlichting
- Digitale staafdiagram met sleepaanwijzer voor
  het snel detecteren van leidingen
- Aansluitmogelijkheid van hoofdtelefoon

- Passief lokaliseren van natuurlijke
  radiogolven
- Actieve tracking op inductieve zender
- Directe verzending van een leiding
  over de zendklem, huisaansluiting of
  galvanische verbinding met
  krokodillenklem.
- Akoestisch signaal bij het detecteren
  van leidingen

Frequentiegebieden
Area 1: Radio
Area 2: Energie Netwerk
Area 3: zender

15 kHz ... 23 kHz
50 Hz / 60 Hz
32,768 kHz

Gevoeligheid
Area 1: Radio
Area 2: Energie Netwerk
Area 3: zender

> 20 µA
> 7 mA
> 5 µA

Diepte bepaling
Lokaliseren range
Resolutie
Nauwkeurigheid (onverstoorde signaal)
Area 1: Radio
Area 2: Energie Netwerk
Area 3: zender

Van lijnen
0,3 m ... 5 m
0,1 m

± 20 %
± 20 %
± 5 % (tot 2 m)
± 20 %(2 m ... 5m)

Stroomvoorziening

10 x 1,5 V AA-batterijen

Gebruikerstijd

40 uur bij intermitterend bedrijf

Temperatuurbereik (volgens DIN EN 60068-1)
- Bediening
- Opslag

-20 °C ... 55 °C
-30 °C ... 70 °C

Gewicht

2,5 kg

Afmetingen (B x H x D)

99 x 660 x 252 mm

Beschermingsgraad (EN 60529)
Stof en water bescherming

IP 67 van de onderste rand van de ontvanger tot aan de onderkant van het batterijcompartiment
IP 56 voor alle onderdelen boven het batterijcompartiment

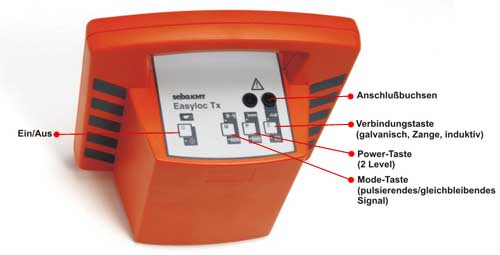

Zendvermogen
32.768 kHz

0,1 W / 0,5 W

Frequentie

32,768 kHz

Stroomvoorziening

6 x 1.5V D-cell

Gebruikerstijd

40 uur bij intermitterend bedrijf

Temperatuurbereik (volgens DIN EN 60068-1)
- Bediening
- Opslag

-20 °C ... 55 °C
-30 °C ... 70 °C

Gewicht

1,7 kg

Afmetingen (B x H x D)

260 x 255 x 140 mm

Beschermingsgraad (EN 60529)
Stof en water bescherming

IP 56

Meting (conform IEC / EN 61010-1)

CAT II / CAT III 440V
CAT IV 300V

Beschermingsgraad (EN 60529) Sinusvormige trilling (DIN EN 60068-2-6)
Piekversnelling
Frequentie

20 m/s²
10 Hz ... 150 Hz

Vrije val (DIN 600-2-32)
max. Hoogte (verpakt)

80 cm (tot max. 10 kg)

Relatieve luchtvochtigheid

max. 93 % bij 30 °C

Luchtdruk

max. 4 kPa

Relatieve luchtvochtigheid

max. 93 % bij 30 °C

Beschermingsklasse (DIN EN 61140)

III

De Kabelzoeker Easyloc bij het lokaliseren van een in de grond gelegde lijn

De Kabelzoeker Easyloc in het sonderen van een perceel.
