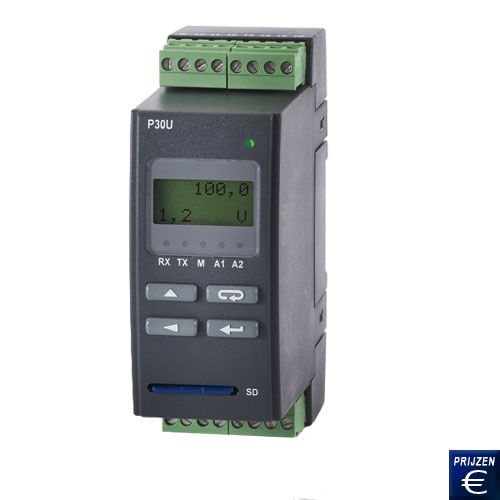

Meetomvormer met geheugen PCE-P30U
Meetomvormer met geheugen / universele ingang / 4 ... 20 mA of 0 ... 10 V-uitgang / DIN-rail montage / Alarm relais / LCD-scherm / sensorvoeding

De Meetomvormer met geheugen heeft een breed scala aan toepassingen. Naast het omzetten van verschillende signalen kan de Meetomvormer met geheugen voor eenvoudige datalogging taken ingezet worden. De Meetomvormer PCE-P30U bezit een SD-kaart geheugen en is zowel voor SD- als ook voor SDHC-kaarten geschikt. De Meetomvormer met geheugen beschikt over een universele ingang. Daarmee is het mogelijk standaard signalen, temperaturen, lage spanninge etc. om te zetten en te registreren. Als uitgangssignaal stelt de meetomvormer met geheugen PCE-P30U 0...10V of 4 ...20mA. Om de meetomvormer daadwerkelijk voor bijna alle taken in te zetten beschikt de meetomvormer PCE-P30U over een alarm relais en modbus-interface. De meetomvormer met geheugen kan ingezet worden in de industrie voor procescontrole of voor documentatie van bijvoorbeeld processen. Mocht u vragen hebben over de Meetomvormer met geheugen PCE-P30U, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze grafische dataloggers en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- SD-kaart geheugen en intern geheugen
- Universele ingang
- 0 ... 20 mA / 0 ... 10 V uitgang
- Uitgang galvanisch gescheiden

- Alarm relais
- Modbus-interface
- LC-Display
- DIN-rail 35 mm Montage

Technische specificaties van de Meetomvormer met geheugen PCE-P30U

Ingang

- 10 ... 10 V
- 24 ... 24 V
- 20 ... 20 mA
0 ... 5500 Ω
PT 100, PT 250, PT 500, PT1000
Ni100, Ni1000
Cu100
-200 ... 200 mV
Thermokoppels Type K, J, S, N, E, R, T, B

Interfaces

RS485 (Master / Slave)

Analoge uitgangen (galvanisch gescheiden)

4 ... 20 mA (max. 500 Ω)
0 ... 10 V (< 500 Ohm)

Alarm relais

Bedrijfsklaar max. 5 A / 30 V DC / 250 V AC

Sensorvoeding

24 V DC / 30 mA

Invoer

5 VA

Afmetingen

120 x 45 x 100 mm

Beeldscherm

LCD 2 x 8 tekens

Montage type

35 mm DIN-rail

Intern geheugen

534.336 data dossiers

max. grootte van de geheugenkaart

2 GB (FAT / FAT32) (136.512.000 data dossiers)

Voeding

85 ... 253 V AC / DC
20 ... 40 V AC / DC

Omgevingscondities

- 25 ... 55 °C / 25 ... 95 % r.F

Omvang van de Meetomvormer met geheugen PCE-P30U
1 x Meetomvormer met geheugen PCE-P30U, 1 x handleiding

Leverbare varianten van de Meetomvormer met geheugen PCE-P30U

PCE-P30U-U-1

Uitgang: 0 ... 10 V
1 Alarm relais
Sensorvoeding 24 V / 30 mA
Voeding : 85 ... 253 V AC / DC

PCE-P30U-U-2

Uitgang: 0 ... 10 V
1 Alarm relais
Sensorvoeding 24 V / 30 mA
Voeding : 20 ... 40 V AC / DC

PCE-P30U-U-3

Uitgang: 0 ... 10 V
2 Alarm relais
Voeding : 85 ... 253 V AC / DC

PCE-P30U-U-4

Uitgang: 0 ... 10 V
2 Alarm relais
Voeding : 20 ... 40 V AC / DC

PCE-P30U-I-1

Uitgang: 4 ... 20 mA
1 Alarm relais
Sensorvoeding 24 V / 30 mA
Voeding : 85 ... 253 V AC / DC

PCE-P30U-I-2

Uitgang: 4 ... 20 mA
1 Alarm relais
Sensorvoeding 24 V / 30 mA
Voeding : 20 ... 40 V AC / DC

PCE-P30U-I-3

Uitgang: 4 ... 20 mA
2 Alarm relais
Voeding : 85 ... 253 V AC / DC

PCE-P30U-I-4

Uitgang: 4 ... 20 mA
2 Alarm relais
Voeding : 20 ... 40 V AC / DC
