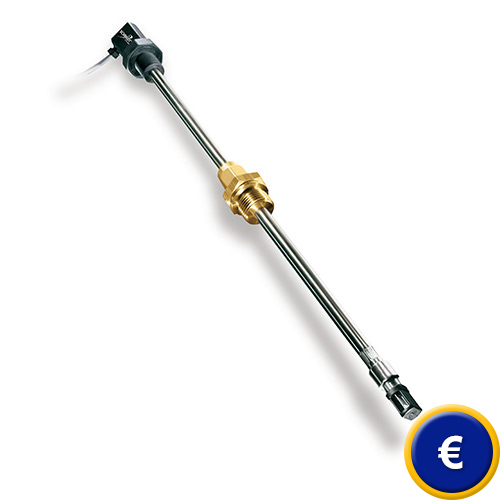

Overdruk Stromingssensor SS 20.261
overdruk stromingssensor voor het meten van de standaard stromingssnelheid /zeer nauwkeurige meting / groot meetbereik / met kamer-sensorkop

Met dit apparaat beschikt u over een overdruk stromingsensor voor een directe meting van de standaard stromingssnelheid van lucht, stikstof en andere niet-brandbare gassen. De overdruk stromingssensor is overal nodig in de industrie waar lucht wordt getransporteerd met behulp van leidingen. Het gebruik in installaties met overdruk is eenvoudig, omdat de overdruk stromingssensor werkt volgens het principe van de hittedraad anemometer, zodoende hoeven bijv. temperatuur en druk niet meer te worden geregistreerd of verrekend. De overdruk stromingsensor kan de stromingssnelheid zelfstandig bepalen bij een druk tot 8 bar. Een verder voordeel van de overdruk stromingssensor is dat de montage van de overdruk druksensor zeer eenvoudig is. Dit wordt mogelijk gemaakt door de compacte afmetingen van de overdruk stromingssensor en een bijgeleverde knelkoppeling. De overdruk stromingssensor beschikt over een snelheidsbereik van 0,2 m/s tot 90 m/s en voert tevens metingen uit bij -20 ... + 85 ° C, omdat de sensorpijp van roestvrij staal gemaakt is. Bovendien heeft de overdruk stromingssensor geen bewegende delen en een inbouwtolerantie welke een verandering van ± 3 ° ten opzicht van de stromingsrichting verdraagt. De functiebewaking wordt gedaan met behulp van een kleine LED-indicator, zo kan de werknemer eventueel een snelle foutanalyse uitvoeren en waar mogelijk gelijk het probleem oplossen. Mocht u vragen hebben over de Overdruk Stromingssensor SS 20.261, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Overdruk Stromingssensor SS 20.261 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meet bereik tot 90 m / s
- Onderhoudsvrij zonder bewegende delen
- Geïntegreerde temperatuurmeting
- Hoge-precisie-tuning

- Compact ontwerp
- Eenvoudige installatie
- LED-status-weergave
- overdruk tot 8 bar

Technische specificaties van de Overdruk Stromingssensor SS 20.261

Meetgrootte

Normale snelheid op basis van standaardvoorwaarden van TN = 20 ° C en ρN = 1013,25 hPa

Meetmedium

Lucht of stikstof, verder gassen op aanvraag
(Geen brandbare gassen toegestaan)

Meetbereik wN

0 ... 40/60/90 m / s

Onderste aantoonbaarheidsgrens wN

0,2 m / s

Meetnauwkeurigheid

- Hoge precisie

± 3% v. MW. + 0,4% v. MBE.

Reproduceerbaarheid wN

± 1,5% v. MW.

Responstijd t90

3 s (sprong van 0-5 m / s)

Temperatuurgradiënt

8 l / min bij 5 m / s

Druk afhankelijkheid

Onafhankelijk van de druk van het medium

Meetbereik temperatuur

-20 ... 85 ° C

Meetnauwkeurigheid temperatuur

± 1 K bij wN > 2 m / s

Bedrijfstemperatuur

- Meetsensor

-20 ... 85 ° C

- Elektronica

0 ... 70 ° C

Materiaal

Behuizing

PBT glasvezel versterkt

Sensorpijp

Roestvrij staal 1.4571

Sensorelement

Keramisch, glas gepassiveerd

Verschroeving

Messing

Aansluitkabel

PVC

Bevestiging

Verschroeving van messing, G1 / 2

Algemene specificaties

Werkingsdruk

0 ... 8 bar

Medium, omgeving

Zonder condensatie (tot 95% RV)

Uitgangsignalen

2 x 4 ... 20 mA, RL ≤ 300 Ω, CL ≤ 10 nF

Toegestane kabellengte

100m

Weergave

Groene LED: normale werkingstoestand
Rode LED: Sensor defect

Voedingsspanning

24 VDC ± 10%, 60 mA

Inschakeltijd

Ongeveer 10 seconden na inschakeling

Aansluiting

Vaste aangesloten kabel, 4 pins, lengte 2 m, met adereindhulzen

Sondelengte

200/350 mm (afhankelijk van het model)

Inbouw tolerantie

± 3 % ten opzichte van de stromingsrichting

Montagepositie

Willekeurig (Met uitzondering van neerwaartse stroming en tegelijkertijd wN <2 m / s)

Beschermingsgraad

IP 65

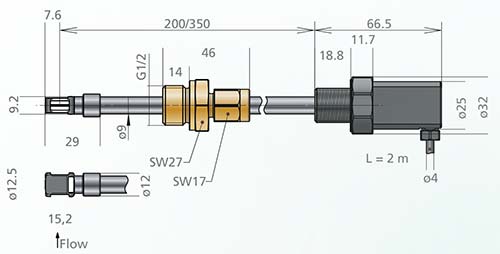

Afmetingen Overdruk Stromingssensor SS 20.261

Omvang van de levering van de Overdruk Stromingssensor SS 20.261
1 x Overdruk Stromingssensor (afhankelijk van uitvoering), 1 x messing knelkoppeling (verschroeving), 1 x Handleiding

Beschikbare accessoires

Welding sockets (art.nr. 524916 (staal)
