Portable

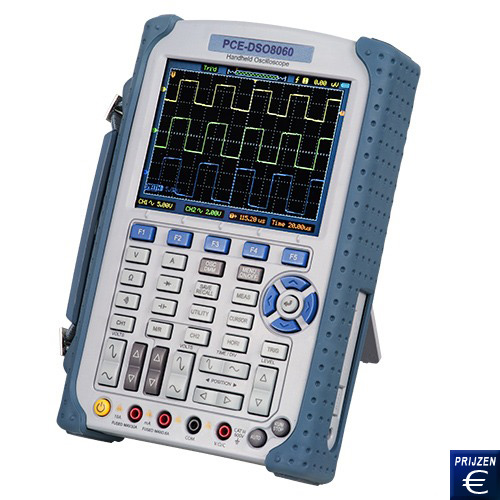

oscilloscoop PCE-DSO8060
handheld oscilloscoop met multimeter en functiegenerator / TFT kleurenscherm 5,7 "/ FFT analyse / hoge meetquota / USB poort / Li-ion accu
|
De oscilloscoop PCE-DS08060 bevat 3 meters in 1. Behalve dat het een oscilloscoop is, bevat hij een multimeter en een functiegenerator. De oscilloscoop PCE-DSO8060 is speciaal ontworpen voor mobiel gebruik. Het grote LCD-scherm van de oscilloscoop, integreert LED-verlichting, en is makkelijk te lezen, zelfs wanneer de zonnestralen op het scherm schijnen. Met het handvat dat zich aan de zijkant van de oscilloscoop bevindt, kan men dit meetinstrument overal mee naartoe nemen. De rubber bescherming voorkomt dat tijdens het transport of de bediening van de oscilloscoop de behuizing wordt beschadigd. Deze makkelijk te bedienen oscilloscoop biedt prestaties die vergelijkbaar zijn met de tafel-modellen. De oscilloscoop heeft een bandbreedte van 60 MHz en een bemonsteringsfrequentie van max.
250
MS/s. Naast de eenvoudige meting van alle parameters van de inkomende signalen verricht de oscilloscoop een FFT analyse. Alle instellingen van V / div, s / div of trigger signaal worden via de rubber druktoetsen van de oscilloscoop uitgevoerd. De twee ingangskanalen van de oscilloscoop PCE-DSO8060 worden via BNC connectoren op de sondes aangesloten. De bij de oscilloscoop meegleverde sondes kunnen naar een regulerende factor van 1: 1 of 10: 1 gewijzigd worden. Met de oscilloscoop kunt u ook verschillende bedrijfsmodi kiezen. Door een simpele druk op de knop verandert de oscilloscoop in een
digitale multimeter met verschillende functies, zoals de
spanningsmeting
of de capaciteitsmeting. De aansluiting van de testkabels voor de multimeter geschiedt via 4 mm banaanstekkers die zich aan de voorzijde van de oscilloscoop bevinden.
Mocht u vragen hebben over de oscilloscoop bel ons: +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze
oscilloscoop en al onze andere producten op het gebied van meettechniek,
weegtechniek en regeltechniek..
|
|
|
- Bandbreedte 60
MHz
- 250 M samples
- Maximaal 300 V in oscilloscoop-modus
- Hoge gevoeligheid |
- Veel wiskundige
functies
- Groot LCD-scherm op de oscilloscoop
- Geïntegreerde multimeter
- Functiegenerator |
Technische specificaties van de
portable oscilloscoop |
Verticale component |
|
Kanalen |
2 |
Bandbreedte |
60 MHz |
Stijgende flank |
5,8 nS |
Ingangsimpedantie |
Weerstand: 1 MΩ
Capacitief: 15 pF |
Ingangsgevoeligheid |
10 mV / div ... 5 V / div |
Ingangskoppeling |
AC, DC, GND |
Verticale resolutie van de oscilloscoop |
8 bit |
Geheugen in modus |
1 kanaal: 32 kin modus
2 kanalen: 16 k |
Maximale ingangsspanning |
300 V (DC en AC piek) |
Horizontale component |
|
Bemonsteringssnelheid |
250 M/s samples |
Equivalent time sampling |
50 G/s Samples |
Panning |
5 ns / div ... 1000 s / div |
Panning nauwkeurigheid |
± 50 ppm |
Trigger |
|
Oorsprong |
Kanaal 1
Kanaal 2
Extern |
Modus |
Rechthoekig
Pulsbreedte
Afwisselend |
XY-modus |
|
X-as |
Kanaal 1 |
Y-as |
Kanaal 2 |
Verplaatsing |
Max. 3 ° |
Meetfuncties |
|
Spanning |
Vpp, Vamp, Vmáx., Vmín., Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
Tijd |
frequentie, periode, stijgende flank, dalende flank, werk cyclus (Duty Cycle) |
Cursor |
handmatig, exploratie, automatisch |
Wiskundige functies van de oscilloscoop |
optellen, aftrekken, vermenigvuldigen, delen, FFT |
Geheugen |
15 golfvormen en configuraties |
Testsonde |
|
Regulerende factor |
1: 1, 10: 1 (selecteerbaar) |
Kabellengte |
ca. 1,2 m |
Hier ziet u de wiskundige functies van de oscilloscoop PCE-DSO8060
|
Behalve de meetcurves, kan de oscilloscoop alle parameters numeriek weergeven
|
Technische specificaties van de multimeter functie van de oscilloscoop |
|
Meetbereik |
Resolutie |
Nauwkeurigheid |
Gelijkspanning |
60 mV |
10 µV |
± 1% ± 1 digit |
|
600 mV |
100 µV |
± 1% ± 1 digit |
|
6 V |
1 mV |
± 1% ± 1 digit |
|
60 V |
10 mV |
± 1% ± 1 digit |
|
600 V |
100 mV |
± 1% ± 1 digit |
|
800 V |
1 V |
± 1% ± 1 digit |
Wisselspanning |
60 mV |
10 µV |
± 1% ± 3 digits |
|
600 mV |
100 µV |
± 1% ± 3 digits |
|
6 V |
1 mV |
± 1% ± 3 digits |
|
60 V |
10 mV |
± 1% ± 3 digits |
|
600 V |
100 mV |
± 1% ± 3 digits |
Gelijkstroom |
60 mA |
10 µA |
± 1,5% ± 1 digit |
|
600 mA |
100 µA |
± 1% ± 1 digit |
|
6 A |
1 mA |
± 1,5% ± 3 digits |
|
10 A |
10 mA |
± 1,5% ± 3 digits |
Wisselstroom |
60 mA |
10 µA |
± 1,5% ± 3 digits |
|
600 mA |
100 µA |
± 1% ± 1 digit |
|
6 A |
1 mA |
± 1,5% ± 3 digits |
|
10 A |
10 mA |
± 1,5% ± 3 digits |
Weerstand |
600 Ω |
0,1Ω |
± 1% ± 3 digits |
|
6 kΩ |
1 Ω |
± 1% ± 1 digit |
|
60 kΩ |
10 Ω |
± 1% ± 1 digit |
|
6 MΩ |
100 Ω |
± 1% ± 1 digit |
|
60 MΩ |
1 kΩ |
± 1,5% ± 3 digits |
Capaciteit |
40 nF |
10 pF |
± 1% ± 1 digit |
|
400 nF |
100 pF |
± 1% ± 1 digit |
|
4 µF |
1 nF |
± 1% ± 1 digit |
|
40 µF |
10 nF |
± 1% ± 1 digit |
|
400 µF |
100 nF |
± 1% ± 1 digit |
Waarschuwing: De minimum meetbare capaciteitswaarde met de oscilloscoop is 5 nF |
|
Diode test |
0 ... 2 V |
Continuïteit test |
<30 Ω |
|
De oscilloscoop PCE-DSO8060 biedt de mogelijkheid om dit instrument als multimeter te gebruiken. Deze oscilloscoop kan de spanning, stroom,
weerstand, capaciteit en andere parameters meten. De visualisatie geschiedt door middel van het grote LCD-scherm. Afgezien van de numerieke waarde is er op de oscilloscoop een staafdiagram te zien voor de oriëntatie van de waarde in het meetbereik. Ook vertelt hij de gebruiker op welk stopcontact hij de testkabels aan moet sluiten. |
Technische specificaties van de functiegenerator van de oscilloscoop |
Frequentiebereik |
1 Hz (DC) - 25 MHz |
Frequentie resolutie |
0,1% |
Digitale timer / analoog omzetter |
2 kHz ... 200 MHz |
Uitgangskanalen |
Eén kanaal |
Geheugen |
4 K samples |
Verticale resolutie |
12 bits |
Stabiliteit |
<30 ppm |
Amplitude |
máx. ± 3,5 V |
Uitgangsimpedantie |
50 Ω |
Uitgangsstroom |
50 mA Is= 100 mA |
De in de oscilloscoop PCE-DSO8060 ingebouwde
functiegenerator maakt de uitgang via een kanaal en de simulatie van verschillende golfvormen mogelijk. De oscilloscoop kan sinusvormige uitgangssignalen, driehoekige golven, blokgolven, puls- of flank golven simuleren.De gebruiker kan de frequentie en amplitude vrij kiezen. Afgezien van een eenvoudige signaaluitgang kunnen er in de oscilloscoop verschillende modulaties en signaal modificaties worden uitgevoerd. |
|
|
Het uitgebreide menu van de oscilloscoop maakt een snelle en eenvoudige aanpassing van de functiegenerator mogelijk. Met behulp van een numeriek toetsenbord kunnen alle parameters zoals uitgangsfrequentie en uitgangsspanning direkt worden ingesteld. Als u de oscilloscoop als functiegenerator gebruikt kunt u snel en vooral nauwkeurig werken. In de afbeelding hiernaast kunt u de frequentie instelling zien en de amplitude van een golfvorm met FM modulatie, via het numerieke toetsenbord zoals eerder beschreven. |
Algemene specificaties van de Oscilloscoop PCE-DSO8060 |
Scherm |
5,7 " LCD-scherm met LED verlichting |
Schermresolutie |
240 x 230 pixels |
Interfaces |
USB (oscilloscoop <-> USB-stick)USB (oscilloscoop <-> computer) |
Voeding |
extern netwerk
component:
Input: 100 V ... 240 V AC / 50 Hz ... 60 Hz
Output: 8,5 V / 1500 mA
geïntegreerde lithium-ion accu:
Bedrijfsduur ca.. 6 h |
Afmetingen van de oscilloscoop |
245 x 163 x 52 mm |
Gewicht |
1200 g |
Algemene informatie over de PCE-DSO8060 |
De oscilloscoop PCE-DSO8060 werd voor een snel en eenvoudig gebruik ontworpen . Deze oscilloscoop vindt zijn toepassingsgebied in het laboratorium en de werkplaats. Door de integratie van uitgebreide functies als multimeter, functiegenerator en oscilloscoop, heeft de PCE-DSO8060 een heel veelzijdig gebruik. Met zijn makkelijke bediening en grote scherm is de werking snel, zonder dat de gebruiker uitvoerig de handleiding hoeft te bestuderen. |
|
|
Behalve de oscilloscoop zelf met multimeter functie en functiegenerator, worden ook de testkabels meegeleverd. Samen met de oscilloscoop wordt ook een stroomadapter, een handige draagtas en uitgebreide gebruiksaanwijzingen meegestuurd. De draagtas beschermt de oscilloscoop tijdens het vervoer. Dankzij de drie, in de oscilloscoop PCE-DSO8060 ingebouwde functies, hoeven de technici geen drie afzonderlijke apparaten: een
oscilloscoop, een
multimeter en een
functiegenerator in hun gereedschapskist.mee te nemen.Dit bespaart ruimte en vooral kosten. |
De ingebouwde functiegenerator van de oscilloscoop PCE-DSO8060 simuleert de golfvorm die de gebruiker vrij kan instellen. In feite genereert hij sinusvormige golven, driehoekige golven, of rechthoekige golven. U kunt de oscilloscoop via een meegeleverde netwerk component voeden of via de ingebouwde lithium-ion accu. De duur van de accu is ongeveer 6 uur continu gebruik. Als u de oscilloscoop met de accu gebruikt, denk er dan aan dat het scherm, als hij een bepaalde tijd niet wordt gebruikt, uitgaat zodat de accu langer meegaat. U kunt via een van de twee USB-poorten de oscilloscoop op de computer aansluiten om de meetgegevens vast te leggen. Via de tweede poort kan de gebruiker rechtstreeks de beelden opnemen die op een USB-stick staan. |
Leveringsomvang van de oscilloscoop
PCE-DSO8060
1 x oscilloscoop PCE-DSO8060 , 2 x sondes voor de oscilloscoop PCE-DSO8060,2 x laboratorium testkabels, 1 x BNC-kabel, 1 x netwerk component, 1 x Li-ion accu , 1 x handleiding voor de oscilloscoop PCE-DSO8060, 1 x software |

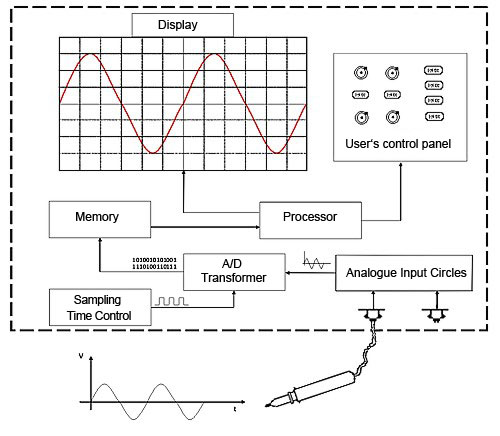

Principe van de werking van de digitale oscilloscoop met
geheugen
De oscilloscopen worden daar gebruikt waar elektrische signalen visueel weergegeven moeten worden. Hij geeft het verloop van de spanning in de tijd in een tweedimensionaal coördinatensysteem. Een digitale oscilloscoop met geheugen is als volgt
samengesteld: |
|
Het door de sondepunt opgevangen signaal wordt met behulp van analoge ingangs circuits (signaal, versterker, etc.) aangepast. Vervolgens wordt het naar een A/D omzetter gestuurd. De A/D transducer is een onderdeel dat de analoge ingangsspanning omzet in een digitale numerieke waarde. Het signaal wordt in een vaste cyclustijd gecontroleerd. De waarden worden opgeslagen in een geheugen. De waarden kunnen door middel van een processor worden gelezen en op het scherm getoond. |
