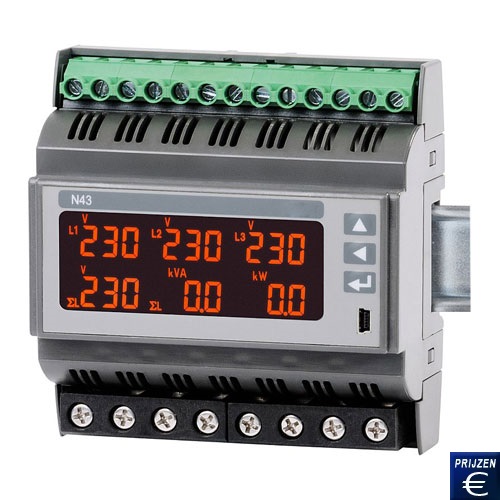

Prestatie-indicator PCE-N43
PPrestatie-indicator voor voldoen aan ISO 50001 / meet tot 63A direct / Modbus-interface / meting en weergave van stroom, spanning, frequentie, macht, machtsfactor en fasehoek
|
|
De Prestatie-indicator PCE-N43 meet direct stroom tot 63A. Daardoor is het mogelijk de Prestatie-indicator direct aan te sluiten aan de hoofdverdeler. Natuurlijk is het ook mogelijk via stroomtransformatoren hogere stroom te meten. De Prestatie-indicator PCE-N43 meet alle relevante netparameters zoals stroom, spanning, prestatie en frequentie. De Prestatie-indicator is ideaal voor metingen om te voldoen aan de ISO 50001 energiemanagement-norm. Er is directe weergave van de gemeten parameters die via Modbus-interface worden doorgegeven. Zo is het mogelijk om met het aangesloten datageheugen de data op te nemen.
Mocht u vragen hebben over de Prestatie-indicator dan kunt u de volgende technische specificaties raadplegen of
neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03.
Onze technische medewerkers en ingenieurs geven u graag meer
advies over deze Prestatie-indicator en al onze andere
producten op het gebied van meettechniek,
weegtechniek
en regeltechniek.
|
|


|
|
|
|
|
-
Meet tot 63A direct
- Metingen van U, I, F, P , Q, S, PF
- DIN-rail montage
- Om te voldoen aan ISO 50001
- Alarm functie |
- Puls uitgang voor actieve energie
- Eenvoudig te bedienen
- Verlicht LCD-scherm
- Eenvoudig te installeren
- RS485 Modbus-interface |
| Technische
specificaties |
| Gemeten
grootte |
Weergavebereik |
Meetbereik |
Nauwkeurigheid |
| Stroom
In |
|
|
|
| 1A |
0,00 ... 1200 A |
0,005 ... 1,2 A AC |
± 0,5 % v. meetbereik |
| 5A |
0,00 ... 60000 A |
0,025 ... 6 A AC |
| 63A |
0,10 ... 63 A |
0,10 ... 76 A |
| Spanning
L-N |
|
|
|
| 57,7 V |
2,8 ... 70,0 kV |
|
± 0,5 % v. meetbereik |
| 230 V |
0,0 ... 1,012 MV |
195 ... 253 V AC |
| 290 V |
0,0 ... 1,200 MV |
246 ... 300 V AC |
| Spanning L-L |
|
|
|
| 100 V |
5,00 ... 120 kV |
340 ... 440 V |
± 0,5 % v. meetbereik |
| 400 V |
0,0 ... 1,752 MV |
425 ... 520 V |
| 500 V |
0,0 ... 2,000 MV |
|
| Frequentie |
47,0 ... 63,0 Hz |
47,0 ... 63,0 Hz |
± 0,5 % v. Meetwaarde |
| Actief vermogen |
-9999 ... 999 MW |
-1,52 kW ... 1,52 kW |
± 1 % v. meetbereik |
| Reactief vermogen |
-9999 ... 999 MVAR |
-1,52 ... 1,52 MVAR |
± 1 % v. meetbereik |
| Schijnbaar vermogen |
0,00 VA ... 999 MVA |
1,0 VA ... 1,52 VA |
± 1 % v. meetbereik |
| Power factor PF |
-1 ... 1 |
- 1 ... 1 |
± 1 % v. meetbereik |
| Tan φ |
-1,2 ... 1,2 |
-1,2 ... 1,2 |
± 1 % v. meetbereik |
| Algemene specificaties van de Prestatie-indicator |
| Relaisuitgang |
3 x Turnkey
max. 250 V AC / 0,5 A |
| Impuls uitgang actief vermogen |
1 x O/C
(NPN) |
| RS485 interface |
Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1
Baudrate 4800 / 9600 / 19200 / 38400 bit/s |
| Beeldscherm |
LCD met achtergrondverlichting |
| Voedingsspanning van L3 |
85 ... 253 V AC / DC
20 ... 40 V AC / DC |
| Omgevignscondities |
-20 ... 55 °C / 25 ... 95 % RV |
| Opslagcondities |
- 30 ... 70 ° C / niet condenserend |
| Elektrische veiligheid |
EN 61010-1 |
| Afmetingen |
105 x 110 x 60 mm |
| Montage |
DIN-rail |
| Gewicht |
ca. 300 g |
| Bescherming |
IP 20 |
Omvang
van de levering
1 x Prestatie-indicator PCE-N43, 1 x handleiding |
|
 |
 |
