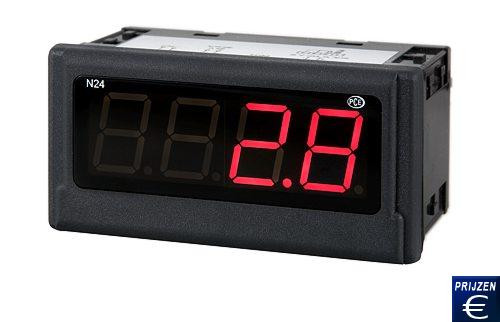

Proces indicator PCE-N24S |
|
|
De proces indicator PCE-N24S dient voor de evaluatie van de meest gangbare processignalen 4...20 mA / 0....10 V / ± 10V. Daar de schaal van het ingangssignaal vrij ingesteld kan worden, heeft deze proces indicator een zeer breed scala van toepassingen. Het huidige meetresultaat is dankzij de grote 4 digits LED-display heel goed leesbaar. Door de optionele 24 V sensorvoeding kunnen er 2-draads sensoren of transducers direct worden aangesloten, hetgeen het gebruik van deze proces indicator vereenvoudigt. De drie verschillende proces indicators hebben ook verschillende voedingsspanningen. Naast 230 V is het gebruik met 20 ... 40 V ook mogelijk. De configuratie van de proces indicator wordt gedaan met de vrij beschikbare software LPCon. Met behulp van de programmeeradapter PCE-PD14 kunnen er instellingen worden gemaakt, die op de display afgelezen kunnen worden. De met de software gemaakte configuraties kunnen worden opgeslagen en weer worden opgeroepen. Mocht u vragen hebben over de proces indicator, dan kunt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze proces indicator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek. |
|
|
|
|
|
|
|
|
De belangrijkste voordelen van de proces indicator zijn: |
|
|
- Proces indicator met IP 65 aan de |
- 24 V Sensorvoeding |
|
Technische specificaties van de proces indicator |
|
| Ingang |
4 ... 20 mA 0 … 10 V ± 10 V |
| Nauwkeurigheid | ± (0,2 % FS + 1 digit) |
| Impedantie | 10 Ω ± 1 % |
| Schaal | 2 punten |
| Scherm |
4 digits 7 segmenten LED display, hoogte: 20 mm |
| Indicatie bereik | -19999 ... 99999 |
|
Sensorvoeding (alleen PCE-N24S -2 en 3) |
24 V DC, max. 30 mA |
| Omgevingstemperatuur |
Bedrijf: -10 ... 55 ºC Opslag: -25 ... +85 ºC |
| Afmetingen | 96 x 48 x 64 mm |
| Inbouw afmetingen | 92 x 45 mm (volgens DIN) |
| Voedingsspanning |
230 V AC (PCE-N24S-1) 85 ... 253 V AC/DC (PCE-N24S-2) 20 ... 40 V AC/DC (PCE-N24S-3) |
| Type bescherming | Voorkant: IP 65 |
| Gewicht | < 200 g |
| Montage |
Montageclips met klemschroeven Aansluiting via klemmenstrook |
| Behuizing | Robuuste plastic behuizing |
|
Inhoud van de zending van de
proces indicator 1 x proces indicator PCE-N24S (1, 2 of 3), 1 x bevestigingsmateriaal, 1 x pakking en 1 x handleiding |
|
| Optionele accessoires | |
|
- Programmeer adapter PCE-PD 14 Teneinde de verschillende parameters van de proces indicator PCE-N24S en PCE-N25S te kunnen instellen, is de programmeer adapter PCE-PD 14 nodig. Door middel van de meegeleverde software kan de proces indicator via de USB poort snel en eenvoudig worden ingesteld. Om de meest gebruikte grootheden in de regel- en controlesystemen flexibeler te kunnen gebruiken heeft men in de industrie standaardsignalen geïmplementeerd. Door middel van de proces indicator zijn deze signalen in iedere schaal zichtbaar. De schaal van een standaardsignaal verwijst naar de verhouding tussen het gemeten signaal en het genormaliseerde signaal. Men moet de proces indicator bijvoorbeeld aangeven welke stroomsterkte met welke temperatuur overeenkomt. Als de karakteristieke curve lineair is, is het voldoende een paar waarden te geven. Hoge kwaliteit proces indicators bieden de mogelijkheid, al naar gelang het model, om tot 21 waardeparen op te slaan. Hierdoor kunt u zelfs niet-lineaire kenmerken reproduceren. De proces indicators bieden vaak relais die worden geactiveerd als er grenswaarden worden overschreden. Behalve voor het activeren van alarmen, kunnen ze ook voor kleine processen worden gebruikt. De analoge uitgangen van de proces indicator kunnen worden gebruikt om, door middel van een datalogger, de gemeten grootheid te registreren. |
|
 |
 |
