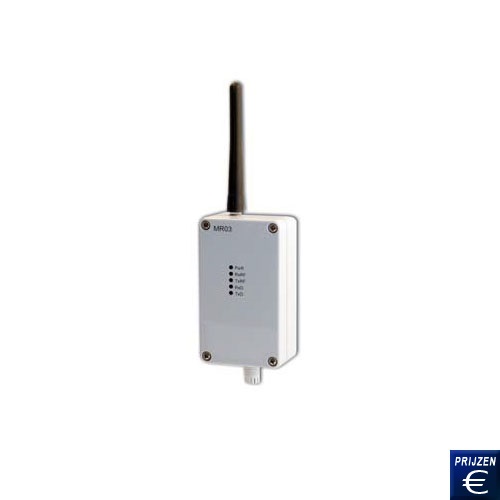

RS485-radiosysteem PCE-MR03
RS485-radiosysteem met 500 mW zendvermogen / Overbrugt een afstand tot 1,5 km / RS485 en RS232  Punt-punt & punt-multipunt verbinding / 869 MHz frequentieband

Het RS485-radiosysteem PCE-MR03 wordt ingezet om draadloos RS485 signalen over te dragen. De PCE-MR03 bezit een ingang voor RS-485 en RS-232 signalen. Hierdoor is het mogelijk om met het radiosysteem verschillende protocollen via een radiosignaal over te dragen. De PCE-MR03 zendt signalen uit op licentievrije 869 MHz frequenties (speciaal in het bereik van 869,4… 869,65 MHz). Het systeem kan op 5 verschillende kanalen in dit frequentiebereik werken. De PCE-MR03 is in staat een punt-punt of punt-multipunt verbinding te maken. Hierdoor is het bijvoorbeeld mogelijk de meetwaarden van een locatie naar verschillende evaluatiepunten draadloos over te dragen. Het systeem is bijzonder geschikt voor industriële toepassingen. Door het hoge zendvermogen van max. 500 mW kan de MR03 een afstand tot 1,5 km bij zichtcontract overbruggen. Dit is voordelig wanneer het niet mogelijk is gegevens via een conventionele kabel over te dragen. Mocht u vragen hebben over de RS485-radiosysteem PCE-MR03, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze draadloze interface en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Draagt signalen over via radiofrequentie
- Licensievrij via 869,4 ... 869,65 MHz
- Tot 1,5 km Reikwijdtje
- 500 mW zendvermogen

- 2 Poorten
- RS232 en RS485 ingang
- Voor verbinding van schermen en
  andere meters
- Punt-punt of punt-multipunt
  verbinding

Technische specificaties

RS232 Poort

Overdrachtsmodi

8N1, 8N2, 8E1, 8O1, 7E1, 7O1

Baudsnelheid

4800 ... 115200 bit/s

RS485 Poort

Overdrachtsmodi

8N1, 8N2, 8E1, 8O1, 7E1, 7O1

Baudsnelheid

4800 ... 115200 bit/s

Radio interface

Drager frequentie

869,4 ... 869,65 MHz

Vermogen

500 mW

Ontvanger gevoeligheid

>1 103 dBm

Reikwijdte bij zichtverbinding

1500 m

Aantal kanalen

5

Antenne uitgang

50 Ω SMA

Algemene technische gegevens

Spanningsvoorziening

8 ... 30 V AC / DC

Bedrijfsvoorwaarden

0 ... 23 °C / <95 % r.F.

Opslagvoorwaarden

-20 ... 70 °C

Afmetingen

115 x 65 x 40 mm

Gewicht

< 400 g

Bescherming

IP54

Montagewijze

Wandmontage

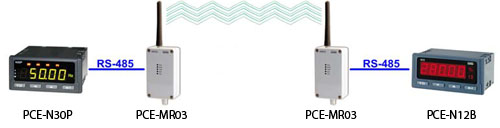

De gemeten netparameters van de PCE-N30P vermogensmeter worden met het RS485-radiosysteem PCE-MR03 aan het Beeldscherm PCE-N12B draadloos overgedragen.

Leverbare varianten RS485-radiosysteem PCE-MR03

PCE-MR03-Start

Starterstet bestaande uit 2 x radiosysteem PCE-MR03

PCE-MR03

1 x PCE-MR03
