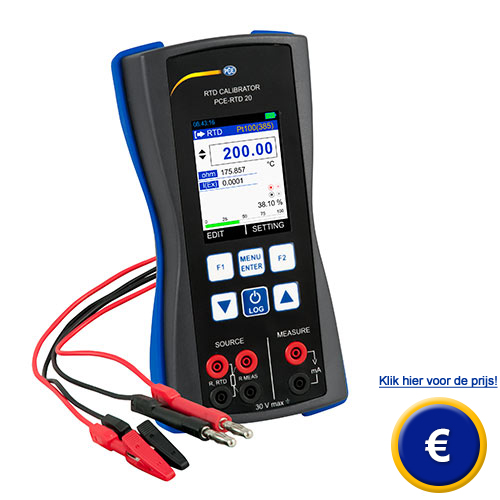

RTD-Simulator PCE-RTD 20
RTD-Simulator voor de simulatie en meting van weerstands- en Pt-sensoren, stroom en spanning / li-ion oplaadbatterij / continuïteitstester / gradiëntfunctie

De RTD-simulator PCE-RTD 20 kan gebruikt worden om zowel weerstanden, als weerstand temperatuursensoren te simuleren. Hierdoor kan de RTD-simulator voor vele temperatuur meetinstrumenten gebruikt worden als kalibrator. Naast de simulatie van weerstanden beschikt de simulator tevens over een meetfunctie voor spanning, stroom en weerstand. Beide functies werken onafhankelijk van elkaar. De aansluitingen zijn galvanisch gescheiden.

In de RTD-simulator zijn vele verschillende karakteristieken voor RTD-sensoren opgeslagen, zodat een probleemloze kalibratie van verschillende soorten thermometers mogelijk gemaakt wordt. Het apparaat beschikt over een nauwkeurigheid van 0,02% in alle meetbereiken en -functies. Naast de weergavefunctie van temperaturen en weerstanden, beschikt de RTD-simulator tevens over een gradiëntfunctie. De bediener kan kiezen of deze continu of op bepaalde intervallen doorgevoerd wordt.

De kalibrator wordt gevoed met een oplaadbatterij, die via de Min-USB-interface geladen kan worden. Ook het uitlezen van het geheugen op de pc gebeurt middels deze USB-interface.

Mocht u vragen hebben over de PCE-RTD 20, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze simulator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Simultane simulatie- en meetmodus
- Accuvoeding
- Grafisch LCD
- 24 V Voeding voor stroomcircuits

- HART Compatibel
- Manuele modus & gradiëntfunctie
- Continuïteitstester
- Dataloggerfunctie

Technische specificaties

Meetparameters	Meetbereik	Resolutie	Nauwkeurigheid
Spanning DC V	0 ... 30 V	0,001 V	±0,02% van meetwaarde + 2 digit
Stroom DC	mA 0 ... 24 mA	0,001 mA	±0,02% van meetwaarde + 2 digit
Weerstand	0 ... 400 Ω	0,01 Ω	±0,02% van meetwaarde + 0,01Ω
Weerstand	400 ... 4000 Ω*	0,1 Ω	±0,02% van meetwaarde + 0,015Ω
Pt10 ... Pt1000	-200 ... 200 °C	Pt10..Pt400: 0,01 °C Pt500..Pt100: 0,1 °C	±0,2 °C
	200 ... 600 °C		±0,3 °C
	600 ...850 °C		±0,1°C
Ni100	-60 ... 180 °C	0,01 °C	±0,1°C
Ni120	-80 ... 260 °C		±0,1°C
Cu10	-200 ... 260 °C		±0,2°C
*In de 4-geleider meetmodus is een resolutie mogelijk tot 0,01 Ω in het bereik van 0 ... 1600 Ω. De weergegeven nauwkeurigheid geldt voor de 4-geleider meetmodus. Bij de 3-geleider meetmodus geldt een meetnauwkeurigheid van 1 °C ( Pt10 / Cu10), 0,6 °C (Pt50 / Cu50) en 0,4 °C (andere types).
Simulatieparameters	Simulatiebereik	Resolutie	Nauwkeurigheid*
Weerstand	0 ... 400 Ω	0,01 Ω	±0,02% van meetwaarde + 0,01Ω
Weerstand	400 ... 4000 Ω	0,1 Ω	±0,02% van meetwaarde+0,015Ω
Pt10 ... Pt1000	-200 ... 200 °C	Pt10..Pt400: 0,01 °C Pt500..Pt100: 0,1 °C	±0,15°C
	200 ... 600 °C		±0,25°C
	600 ... 850 °C		±0,15°C
Ni100	-60 ... 180 °C	0,01 °C	±0,15°C
Ni120	-80 ... 260 °C	0,01 °C	±0,15°C
Cu10	-200 ... 260 °C	0,01 °C	±0,8°C
*Nauwkeurigheid geldt voor een stroom van >0,2 mA of >0,4 mA.

Geschikte RTD sensoren

Pt10 (385), Pt50 (385), Pt100 (385), Pt200 (385),
Pt400 (385), Pt500 (385), Pt1000 (385),
Pt10 (3926)
Ni100 (672), Ni (618), Ni120 (672), Cu10 (427)
Cu50 (427), Cu100 (427)

Algemene technische specificaties

Display Modi meting: mA / V / Ω / RTD
simulatie: Ω / RTD

Temperatuureenheden

°C / °F / K

Stroom van de RTD meting

ca. 300 µA

Maximale stroomsimulatie

3 mA (0 ... 650 Ω)
I < 2 V / Rsim (650 ... 4000 Ω)

Maximale ingangsspanning

30 V DC

Temperatuurcoëfficiënt

<30 ppm

Ingangsimpedantie

spanningsmeting: >1 MΩ
stroommeting: 10 Ω

Responstijd

< 100 ms

Refreshrate display

10 Hz

Datageheugen intern geheugen

150000 meetwaarden

Interface

USB 2.0

Display

2,4" TFT LCD
240 x 320 Pixel
LED verlichting

Uitgangsspanning stroomcircuit

24 V DC / 24 mA

HART mA circuitweerstand

250 Ω ±20 %

Geavanceerde functies

gradiëntfunctie
automatische en manuele modus
√x, x2: voor de meetfuncties

Continuïteitstest

instelbare drempelwaarde tot 100 Ω

Voeding

3,7 V / 2300 mAh Li-Ion accu/batterij

Laadduur

ca. 5 h

Netstroomadapter

ingang: 100 ... 240 V AC / 50 / 60 Hz
uitgang: 5 V / 1 A DC

Batterijlevensduur

ca. 15 h: simulatie en meting bij geringe LCD verlichting
ca. 8 h: meting bij geringe LCD verlichting

Afmetingen

162 x 82 x 40 mm

Gewicht

ca. 300 g

Bescherming

IP20

Bedrijfscondities

batterijgebruik: 0 ... 55 °C / 30 ... 90 % r.v.
netadapter: 0 ... 45 °C / 30 ... 90 % r.v.

Opslagcondities

-20 .. 60 °C / 30 ... 90 % r.v. niet condenserend

Oplaadtijd

ca. 15 minuten

Leveromvang RTD-simulator PCE-RTD 20

1 x RTD-simulator PCE-RTD 20, 3 x Meetkabel met 2 mm stekkeraansluiting, 3 x 2 mm Meetkabel met alligatorclip, 3 x 2 mm Adapter op 4 mm meetkabel, 2 x Alligatorclip, 1 x Mini-USB-kabel, 1 x Netstroomadapter 5 V / 1 A, 1 x Draagtas, 1 x Software, 1 x Handleiding
