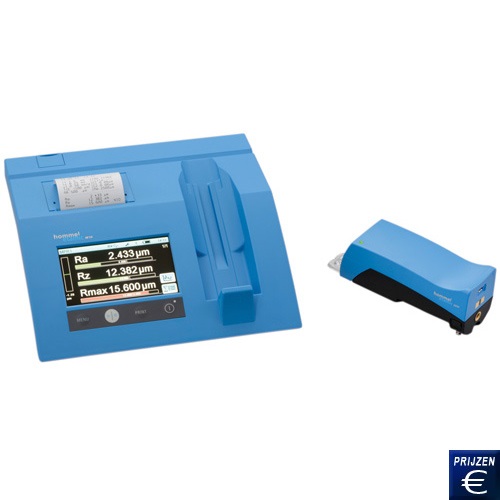

Ruwheidsmeter Hommel-Etamic W10
Ruwheidsmeter voor mobiele metingen volgens internationale normen / met draadloze voeding / 90 ° draaibare knoppen / 4,3-inch groot touchscreen / 8 meetprogramma's / meetprogramma voor het controleren van apparatuur

De Ruwheidsmeter Hommel-Etamic W10 is een draagbaar meetapparaat voor het meten van de ruwheid. De Ruwheidsmeter meet alle ruwheidsparameters volgens internationale normen zoals DIN EN ISO of ISO MOTIF. Bovendien is de Ruwheidsmeter netspanning onafhankelijk, omdat het een batterij bezit. Het werkt over een kabelloze voeding, waardoor het zeer flexibel is voor toepassingen in de praktijk. De sensor kan worden gekanteld in 90°, waardoor met de Ruwheidsmeter metingen in verticale positie of dwarse scan gedaan kunnen worden. De Ruwheidsmeter is uitgerust met een zeer modern 4,3-inch groot touchscreen, die tegelijkertijd de tolerantie evaluatie en oppervlakte profielen weergeeft. Deze meetresultaten kunnen direct worden afgedrukt met behulp van de geïntegreerde thermische printer, wat een instante documentatie mogelijk maakt. Deze Ruwheidsmeter heeft 8 mogelijke meetprogramma’s waarvan een controle programma speciaal ontworpen voor het controleren van de apparatuur. Hier zijn ruwheidsstandaarden geïntegreerd en setpoints opgeslagen zodat het apparaat direct lokaal gecontroleerd kan worden. Optioneel kan de Ruwheidsmeter uitgerust worden met een USB- en Bluetooth-interface waardoor evaluatie met de optionele sofware EVOVIS mogelijk gemaakt wordt en de gegevens opgeslagen kunnen worden op een computer. Mocht u vragen hebben over de Hommel-Etamic W10 dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze ruwheidsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Bediening door touchscreen
- Wireless-feed
- Thermische Printer (geïntegreerd
  tolerantie beoordeling)
- 8 meetprogramma's

- Meetprogramma dat specifiek voor het
  testen van apparatuur is
- Dwars scan, overhead en verticale
  metingen
- Geïntegreerde ruwheid standaard
- Automatische geheugenfunctie

Meetbereik

-210 ... +110 µm (320 µm)

Sensor

Inductieve Skid T1E: 2 micron / 90 °

Meeteenheden

µm / µ inch selecteerbaar

Max. Sensorstrekking

17,5 mm

Sensorstrekking volgens ISO / JIS

1,5 / 4,8 / 15 mm

Sensorstrekking volgens MOTIF

0,64 / 3,2 / 16 mm

Cut-off

0,08 / 0,25 / 0,8 / 2,5 mm

Aantal bemonsteringen lengtes

1 ... 5 selecteerbare

Filter

DIN EN ISO 11562: Gauss
DIN EN ISO 16610-21: Gauss
DIN EN ISO 13565-1: Filter voor Rk parameters
DIN EN ISO 3274: .lambda..sub.s filter

Seinsnelheid

0,15 / 0,5 / 1 mm / s; Return 3 mm / s

Datapunt afstand

min. 0,5 micron (9600 punten bij tl = 4.8 mm)

Kenmerken DIN EN ISO 4287

Ra, Rz, Rmax, Rt, Rq, RSm, Rp, Rv, Rq, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr (c), C(Rmr), Pt, Pz, Pa

Kenmerken DIN EN ISO 13565

-1, -2 Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk*

Kenmerken MOTIF ISO 12085

R, AR, Rx, CR, CL, Nr, CF

Kenmerken ASMB46

Rpm

Kenmerken JIS B601 (2001)

Rz-JIS

Kenmerken DIN EN 10049

RPc

Kenmerken Daimler MBN 31007

R3z

Accu (Basisapparaat)

Li-ion batterij,
800 meetcycli
(Zonder afdrukken, sensorstrekking 4.8mm)

Meetprogramma’s

7 Meetprogramma’s
1 Meetinstrument Inspectie

Gegevensopslag

2000 meetgegevens sets / parameters,
500 Profiel Records

Interface

USB, Bluetooth

Afmetingen

224 x 226 x 70 mm (Ruwheidsmeter W10)
151 x 50 x 55 mm (Voeding LV17)

Gewicht

980 g (Ruwheidsmeter W10)
275 g (Voeding LV17)

Geïntegreerde printer

Drukmethode

Statische thermische cel

Papier-/afdruk-breedte

57 ± 0,5 mm / 48 mm

Papierrol

Ø = 31 mm

Resolutie

8 punten / mm, 384 punten / lijn

Printfuncties

(ISO / JIS) 0,25 / 0,8 / 2,5/ mm

Afbeeldingen van de Ruwheidsmeter

Hier ziet u de 90° draaibare sensor van de Ruwheidsmeter Hommel-Etamic W10

De Ruwheidsmeter Hommel-Etamic W10 maakt het mogelijk snelle transversale metingen te doen tussen boorden en groeven.

De Ruwheidsmeter Hommel-Etamic W10 bezit over verstelbare statiefpoten die voor makkelijke positionering zorgt.

Het lichtprisma van de Ruwheidsmeter maakt eenvoudige positionering van de Ruwheidsmeter op vlakke werkstukken mogelijk.

Snelle metingen in omgekeerde positie wordt met deze Ruwheidsmeter mogelijk.

Hier ziet u de Ruwheidsmeter geintegreerd in de geïntegreerde printer.

Omvang van de levering
1 x Ruwheidsmeter W10, 1 x voeding LV17, 1 x Ruwheidssensor T1E, 1 x beschermingsknop, 1 x ondersteuningsprisma voor kleine golven (vanaf Ø 10 mm), 1 x USB-kabel 1 x Power-adapter 90-240 V, 1 x ruwheid standaard 1 x inbussleutel 1 x de fabriek goedkeuringscertificaat, 1 x rapport met ruwheid standaard, 1 x handleiding, 1 x koffer

Optionele accessoires bij de Ruwheidsmeter Hommel-Etamic W10

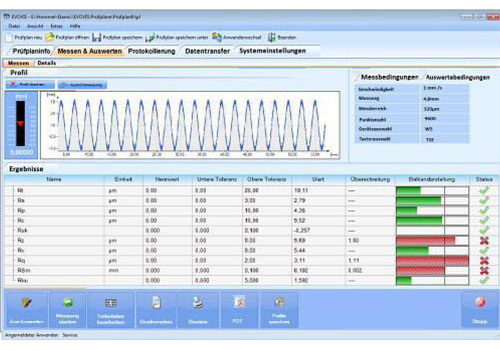

Optioneel te verkrijgen is de EVOVIS Mobiel Software voor de Mobiele Ruwheidsmeter Hommel-Etamic W5 en W10. Deze software dient voor een snelle contole van de Ruwheidsmeter.

Tripod HS 300
Dit statief wordt gebruikt om de Ruwheidsmeter Hommel-Etamic W10 te positioneren op lastige werkstukken. Het statief zorgt voor een stabiele positionering tijdens metingen. Het statief is tot 300mm hoogte verstelbaar en is voorzien van een traploze kanteling van ± 180 °.
