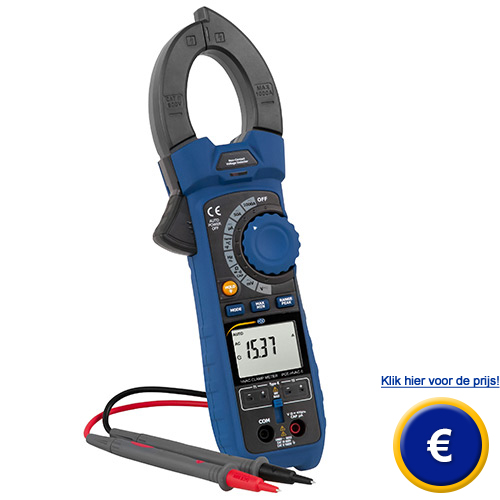

Tang-multimeter PCE-HVAC 6
Tot 1000 A AC/DC / contactloze spanningsdetectie / spanningsmeting tot 600 V / temperatuurmeting middels thermo-element / robuuste rubberen behuizing

De tang-multimeter PCE-HVAC 6 is speciaal ontwikkeld voor de technicus in de verwarmings-, beluchtings- en aircotechniek. Deze HVAC tang-multimeter is ideaal voor veel test- en onderhoudswerkzaamheden in deze branche. De multimeter combineert verschillende meetapparaten in slechts 1 apparaat. Zo is het bijvoorbeeld met dit meetapparaat mogelijk om stroom tot 1000 A AC/DC te meten met de tang. Verder kunnen spanningen tot 600 V AC/DC exact bepaald worden. Voor een snelle en eenvoudige controle van elektrische geleiders is de tang-multimeter uitgerust met een contactloze spanningsdetectie-functie.

Aanvullend kan de tang-multimeter PCE-HVAC 6 weerstanden en condensatoren uitmeten. De diodetest en de continuïteitstest maken het functiepakket van de multimeter compleet. Bijzonder is, dat de PCE-HVAC 6 beschikt over twee meetingangen voor type K thermo-elementen. Met behulp van deze thermo-elementen kan o.a. de aanvoer- en retourtemperatuur van verwarmingssystemen gemeten worden.

De tang-multimeter is ontwikkeld voor het dagelijks gebruik van elke servicemonteur. De robuuste kunststof behuizing is stootvast en het aanvullende rubberen omhulsel zorgt ervoor dat de meter goed in de hand ligt, ook wanneer de technicus handschoenen draagt. Het display is voorzien van achtergrondverlichting, voor goed zicht op het display in donkere omgevingen. Tot slot beschikt de tang-multimeter over meetpuntbelichting aan het uiteinde van de tang.

Mocht u vragen hebben over de tang-multimeter PCE-HVAC 6, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 - 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze ampèremeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Tang-multimeter PCE-HVAC 6   Handleiding van de Tang-multimeter PCE-HVAC 6   Productblad van de Tang-multimeter PCE-HVAC 6

Tang-multimeter PCE-HVAC 6

- Stroommeting tot 1000 A
- Afdekking van de meetingangen
- Spanningsmeting tot 600 V

- Temperatuurmeting via 2 thermo-elementen
- Display- & meetpuntbelichting
- Contactloze spanningsdetectie

Elektrische specificaties tang-multimeter PCE-HVAC 6

Stroommeting DC A

Meetbereik
 		Resolutie
 		Nauwkeurigheid
(van meetwaarde)
500 µA  0,01 µA   ± (1 % + 6 Digit)
5000 µA  0,1 µA  ± (1 % + 6 Digit)
50 A  0,01 A  ± (2,5 % + 5 Digit)
1000 A  0,1 A  ± (2,5 % + 30 Digit)
Stroommeting AC A
Meetbereik
 Resolutie
 Nauwkeurigheid (van meetwaarde)
500 µA  0,01 µA  ± (1,5 % + 30 Digit)
5000 µA  0,1 µA   ± (1,5 % + 30 Digit)
50 A  0,01 A  ± (2,5 % + 30 Digit)
1000 A  0,1 A ± (2,8 % + 30 Digit)
Opmerking: De nauwkeurigheid is bij AC A metingen gebaseerd op metingen binnen 5 % tot 100 % van het meetbereik.
Spanningsmeting DC V
Meetbereik
 		Resolutie
 		Nauwkeurigheid (van meetwaarde)
500 mV  0,01 mV  ± ( 0,1 % + 8 Digit)
5 V  0,0001 V  ± ( 0,1 % + 4 Digit)
50 V  0,001 V  ± ( 0,1 % + 4 Digit)
500 V  0,01 V  ± ( 0,1 % + 4 Digit)
600 V 0,1 V  ± ( 0,5 % + 4 Digit)
Spanningsmeting AC V (50 Hz ... 100 Hz)
Meetbereik
 		Resolutie
 		Nauwkeurigheid (van meetwaarde)
500 mV
 		0,01 mV
 		± ( 0,8 % + 9 Digit)
(bij 50 Hz / 60 Hz)
5 V  0,0001 V  ± (1 % + 30 Digit)
50 V  0,001 V  ± (1 % + 30 Digit)
500 V  0,01 V  ± (1 % + 30 Digit)
600 V   0,1 V ± (1 % + 30 Digit)
Opmerking: De nauwkeurigheid is bij AC V metingen gebaseerd op metingen binnen 5 % tot 100 % van het meetbereik.
Weerstandsmeting
Meetbereik  Resolutie  Nauwkeurigheid (van meetwaarde)
500 Ω  0,01  ± (1 % + 9 Digit)
5 kΩ  0,0001  ± (1 % + 5 Digit)
50 kΩ  0,001  ± (1 % + 5 Digit)
500 kΩ  0,01  ± (1 % + 5 Digit)
5 MΩ  0,0001  ± (3 % + 10 Digit)
50 MΩ  0,001  ± (3,5 % + 10 Digit)
Capaciteitsmeting
Meetbereik
 		Resolutie
 		Nauwkeurigheid
(van meetwaarde)
500 nF  0,01  ± (3,5 % + 40 Digit)
5000 nF  0,1  ± (3,5 % + 10 Digit)
50 µF  0,001  ± (3,5 % + 10 Digit)
500 µF  0,01  ± (3,5 % + 10 Digit)
5 mF  0,0001  ± (5 % + 10 Digit)
Frequentiemeting
Meetbereik
 		Resolutie
 		Nauwkeurigheid (van meetwaarde)
50 Hz  0,001 ± (0,3 % + 2 Digit)
500 Hz  0,01
5 kHz  0,0001
50 kHZ  0,001
500 kHz  0,01
5 Mhz  0,0001
10 MHz  0,001
Relatieve puls duur (Duty Cycle)
Meetbereik
 		Resolutie
 		Nauwkeurigheid (van meetwaarde)
5 % ... 95 %  0,1  ± (1 % + 2 Digit)
(van meetwaarde)
Puls breedte: 100 µs ... 100 ms
Frequentie: 10 Hz ... 10 kHz
Temperatuur
Meetbereik
 		Resolutie
 		Nauwkeurigheid (van meetwaarde)
-100 °C ... 1000 °C  0,1  ± (1 % + 2,5 °C)

Algemene technische specificaties

Diameter

geleider max. 48 mm

Display

twee-regel, 50.000 Digit
Continuïteitstest
 50 Ohm
< 50 mA
Diodetest
 0,3 mA
2,8 V DC
Batterijstand indicatie  batterijsymbool bij lage batterijstand
Meetbereikoverschrijding aanduiding  ‘OL’, bij overschrijding
Samplerate  2 Hz
Piek detectie  > 1 ms
Thermo-element  Typ K
Zekering  500 mA keramiek Flink
AC Bandbreedte (AC A / AC V)  50 Hz ... 400 Hz
AC Meting  True RMS
Bedrijfscondities
 5 °C ... 40 °C
max. 80 % r.v. bij 31 °C
Opslagcondities
 -20 °C ... 60 °C
max. 80 % r.v.
Voeding  9 V blokbatterij
Automatische uitschakeling  na ca. 30 minuten
Afmetingen (B x H x D)  230 x 76 x 40 mm
Gewicht 315 g
Normering


 IEC 1010-1(2001): EN 61010-1(2001)
CAT III 600 V
CAT II 1000 V
vervuilingsgraad 2

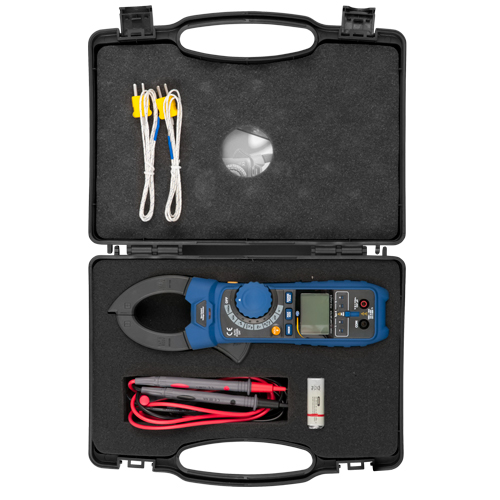

Leveromvang
1 x Tang-multimeter PCE-HVAC 6, 1 x transportkoffer, 2 x meetkabel, 1 x blokbatterij 9 V
