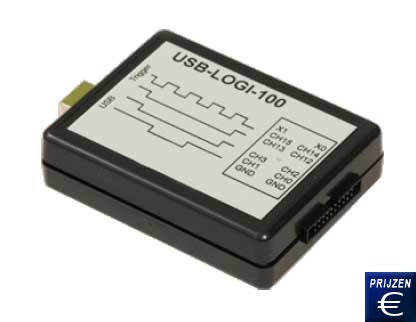

USB Logica-Analysator USB-LOGI 100
100 Msamples/sec, 18 ingangskanalen, 100 Hz ... 100 MHz
interne en externe triggering, omvangrijke Windows-software

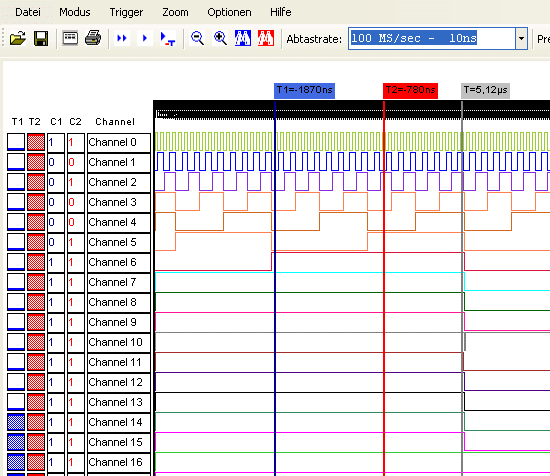

Met de USB logica-analysator USB-LOGI 100 is het mogelijk tot 18 kanalen logisch te analyseren. De USB logica-analysator werkt met een samplerate van 100 MHz. De spanningsvoorziening verloopt via de USB-poort met 5 V. Een extern netsnoer is bij de USB logica-analysator niet nodig. De USB-LOGI 100 kan signalen in het bereik van 0 – 5 V verwerken. High-niveaus definieert het apparaat vanaf een spanning van 2 V. Low-niveaus worden onder de 0,8 V gedetecteerd. Naast een interne triggering kan de USB-LOGI-100 een extern triggersignaal verwerken. Hier onderscheidt de USB logica-analysator tussen niveaus, flanken en kanaal skew. Het meetinstrument wordt via extra meetkabels met de meetopbouw verbonden. Via de optionele Micro-Klebs kan de USB logica-analysator direct aan bepaalde pinnen van processoren of logische bouwelementen verbonden worden. De complete logica analyse verloopt over de meegeleverde software Logi+. De software is vanaf Windows 2003 compatible. Mocht u vragen hebben over de USB Logica-Analysator USB-LOGI 100, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze logica-analysator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- 18 kanalen
- Interne / externe Triggering
- 100 MSamples/seconde

- High- en lowniveau herkenning
- Omvangrijke windowssoftware
- Meetkabel optioneel

Technische specificaties van de USB Logica-Analysator USB-LOGI 100

Interface

USB

Spanningsvoorziening

5 V over USB poort (geen netsnoer nodig)

Aantal kanalen

18

Ingangsniveau

0 V ... 5 V

Drempelwaarde

Low: < 0,8 V
High: > 2 V

Sample buffer

4096 x 36 Bit

Timing Modus (interne clock)

100 Sample/sec ... 100 MSamples/sec

Sampling Rate (externe clock)

0 ... 100 MHz

Bemonsteringsfrequentie

100 Hz ... 100 MHz

Pre-trigger

1/8 ... 7/8 voor ingesteld triggerwoord

Triggerniveaus

2

Triggerinstelling per kanaal

Niveaus, Flanken, Channel skew

Stekkerverbinding

1 x 20 polige stekkerverbinding

Bedrijfstemperatuur

10 °C ... 50 °C

Afmetingen (L x B x H)

80 x 61 x 22

Systeem vereisten

USB 2.0 of USB 1.1 interface
Beeldschermresolutie1024 x 786
Windows 7 / Vista / XP / 2003

Inhoud van de levering
USB logica-analysator USB-LOGI 1, Windowssoftware "Logi+"

Optionele toebehoren

20 polige meetkabel
De meetkabel wordt eenvoudig aan de aansluiting de USB-LOGI-100 aangesloten. De gekleurde kabels hebben een passende beschrijving. Zo is een eenduidige overdracht mogelijk. Naast de directe aansluiting van de open kabel aan een commerciële printaansluiting kan de meetkabel aan zogenaamde micro klemmen aangesloten worden. Let op! De meetkabel bevindt zicht niet in de leveromvang!

Micro-klemmen
De micro-klemmen passend bij de 20 polige meetkabel van de USB logica-analysator USB-LOGI 100. Met behulp van de micro-klemmen is het mogelijk om signalen direct van het TTL-bouwdeel door te geven en te analyseren. Een separate aansluiting via printaansluitingen is niet nodig. Dit vergemakkelijkt het werken, zeker wanneer verschillende componenten na elkaar geanalyseerd moeten worden
