VDE METRATESTER 5 - 3P

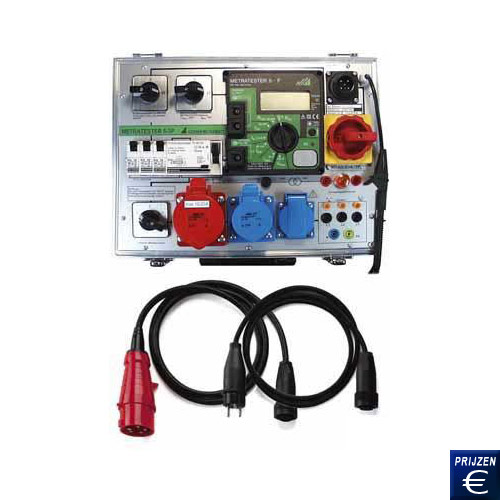

tester voor meetapparatuur volgens DIN VDE 0701 en 0702 (ook als controle box voor werkplaats volgens DIN VDE 0104 / koffertje voor 1 en 3 fasen instrumentatie)

Tester om de elektrische veiligheid van elektrische 1 en 3 fasen instrumentatie te meten. Volgens de voorschriften controleert hij: weerstand van de bescherm connector, isolatieweerstand, vervangende lekstroom, verschilstroom, contactstroom, stroom van de bescherm connector. De tester 5 - 3P voldoet aan de 'Richtlijnen voor de apparatuur van elektrische installatie-bedrijven", gepubliceerd door de Duitse Raad van installateurs.De tester kan worden gevoed via de netwerkkabels, hetzij met een stekker met contactbescherming, hetzij met een 16 A CEE stekker. Mocht u vragen hebben over de VDE metratester, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze VDE-tester en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Normen en voorschriften

- DIN VDE 0104: installatie en werking van
elektrische test-apparaten.
- IEC 61010-1, DIN EN 61 010-1 / VDE 0411-
1: Veiligheidsaanwijzingen voor elektrische
meet-, controle, regulering en laboratorium
apparatuur.
- Algemene eisen DIN VDE 0404: apparaten
om de veiligheid van de elektrische
instrumentatie te controleren
- DIN 43 751: digitale apparaten
- VDI / VDE 3540: betrouwbaarheid van meet-,
controle- en reguleringsinstallaties
- DIN VDE 0470 deel 1: testers en procedures -
soort bescherming behuizing (IP-code)

- DIN EN 61326, VDE 0843 par. 20:
elektrische instrumentatie voor
regeltechniek
en laboratoriumtoepassingen - EMV
vereisten
- DIN VDE 0701 deel 1 / deel 240: reparatie,
modificatie en testen van elektrische
apparaten / algemene eisen / apparatuur
voor de computertechniek
- DIN VDE 0702: herhaaltests in elektrische
aparaten
- BGV A2 (VBG 4): bescherming in geval van
ongeval voor de professionele coöperaties

Technische specificaties

Algemeen

Electrische veiligheid

beschermings-klasse I

Overspanningscategorie

300 V CAT II

Extra bescherming FI

4-polige foutstroomveiligheidsschakelaar F1 25 A 30 mA in de stopcontacten van de schakelkast

Zekeringen

schakelkast: 3 x B16 / tester: 1 x T 0,1 / 250G

Voeding

nominale spanning 230/400 V 50 Hz

Netwerkaansluiting keuze uit:

- netwerkkabel met contactbescherming 1P + N + PE 230 V / 16 A
- 5-polige netwerkkabel CEE 3P + N + PE 400 V / 16 A

Doorgangsvermogen

stopcontact nominaal/ fase 16/20 A 10 min

Aansluitingen

1 CEE 3P + N + PE 16 A 400 V stekker
1 CEE 1P + N + PE 16 A 230 V stekker
1 1P + N + PE 16 A 230 V stekker
5 L1/L2/L3/N en PE veiligheids-spleten voor
controles in apparaten zonder connectoren
2 veiligheids-spleten voor doorgangs-controle

Omgevingscondities

bedrijfstemperatuur - 10 ... + 55 ° C
opgeslag - 25 ... + 70 ° C
luchtvochtig-heid: maximaal 75% r.h. exclusief de dauw
hoogte tot 2000 m

Plaats van toepassing

voor gebruik binnenshuis, voor buiten: alleen binnen de gegeven omgevingscondities

Weergavebereik

0 ... 1999 cijfers, 3 ½ posities

Cijferhoogte

17 mm en speciale cijfers

Overbelasting

wordt aangegeven met de "OL" indicator

Overtemperatuur

In geval van langdurige kortsluiting:
segmenten "RISO" en "MOHM" knipperen

Metingen volgens VDE 0701-1:2000 en DIN VDE 0702:1995

Meetgrootheid	Meetbereik	Resolutie	Overbelasting	Ri	IK	IN
Weerstandbeschermings- connector	0,01 ... 19,99 Ω	10 MΩ	<20 V -	-	-	> 200 mA
Isolatieweerstand	0 ... 19,99 MΩ	1 kΩ 10 kΩ	600 V - 600 V -	ca. 100 kΩ	<10 mA	> 1 mA> 1 mA
Stroom van de veiligheidsconnector
Door middel van vervangende lekstroom meting	0,01 ... 19,99 mA ~	10 µA	28 V ~	2 kΩ	<20 mA
Door middel van verschilstroom	0,01 ... 19,99 mA ~	10 µA
Contactstroom	0 ... 1,999 mA ~	1 µA		2 kΩ

1) alleen voor ongepolariseerde loskoppelbare apparaten
2) alleen in geval isolatieweerstand meting mogelijk is
3) noodzakelijk voor gepolariseerde loskoppelbare apparaten

Metingen volgens DIN VDE 0701 par.240

Meetgrootheid	Meetbereik	Resolutie	RI
Controle van de afwezigheid van spanningen door het meten van de stroom in contact geleidende componenten in de omgeving van de gebruiker voor apparaten met beschermings type II	0 ... 1,999 mA ~	1 µA	2 kΩ

Functionele controles

Meetgrootheid	Meetbereik	Resolutie
Netwerkspanning	207 ... 253 V ~	1 V
Stroomverbruik door stekker	0 ... 16,00 A ~	10 mA
	ca. 42 V ~ via waarschuwingslampje

Meetafwijking van elementaire fout en de werking

Meetgrootheid	Elementaire fout	Afw. meting werking
Weerstand	± (2,5%)	± (10 %)
Veiligheidsconnector	d.v. + 2 D)	d.v. + 5 D)
Isolatieweerstand 0 ... 19,99 MΩ	± (2,5 % d.v. + 2 D)	± (10 % d.v. + 5 D)
Vervangende lekstroom	± (2,5 % d.v. + 2 D)	± (10 % d.v. + 5 D)
Controle van de afwezigheid van spanningen door stroommeting (contactstroom)	± (2,5 % d.v. + 2 D)	± (10 % d.v. + 5 D)
Verschilstroom	± (4 % d.v. + 5 D)	± (10 % d.v. + 5 D)
Netwerk spanning	± (2,5 % d.v. + 2 D)	± (10 % d.v. + 5 D)
Stroomverbruik per stopcontact	± (5 % d.v. + 2 D)	± (10 % d.v. + 5 D)

Elektromagnetische compatibiliteit

Parasitaire emissie / parasitaire weerstand

EN 61326

Radio control-interface

Frequentie

433,92 MHz

Modulatie

OOK (On - Off - Keying)

Vermogen

<10 mW

Maximaal bereik

6 m (in een gesloten ruimte)

Baudrate

2400 Baud, elk telegram wordt drie keer verstuurd

Telegram formaat

1 startbit, 8 data bits, 1 stop bit, geen pariteit, geen xon/ xoff, geen handshake

Inhoud telegram

Apparaatidentificatie, meetwaarde, meetbereik en type meting

Grootheid/ invloed bereik	Meetgrootheid	Effecten van invloed ± ... % van de waarde
Temperatuur	de gegeven invloed effecten dienen voor 10 K temperatuurverandering
0 ... 21 ° C en 25 ... 40 ° C	weerstand veiligheidsconnectoren	1
	alle overige reeksen	0,5
Frequentie
49 ... 51 Hz	vervangende lekstroom.	2 voor capacitieve belasting
45 ... 100 Hz	Contactstroom	1

DIN VDE tests zonder netwerk voeding: weerstand beschermconnector, isolatieweerstand, vervangende lekstroom. DIN VDE tests met netwerk voeding in alle één en drie fase apparaten: verschilstroom, contactstroom. controle van de werking dmv meting van stopcontact en spanning in de fases L1 / L2 / L3. De beschermconnector wordt "correct" gemeten volgens DIN VDE 0104. Het potentieel van de beschermgeleider kan op een contactoppervlak voor digitaal contact worden gecontroleerd. De signaallamp PE licht op wanneer een potentiaalverschil van meer dan 100 V wordt veroorzaakt tussen het contactoppervlak en het beschermde contact van de plug voor aansluiting op het netwerk . De differentiële stroommeting voldoet aan de voorschriften voor herhaaltests DIN VDE 0702. Alle controles zijn gebaseerd op de praktijk en de voeding wordt pas later op de te testen objekten aangesloten.

Alle meetwaarden worden op een groot digitaal scherm bewerkt. Bovendien worden de overschrijdingen van de grenswaarden optisch en soms ook akoestisch aangegeven. De tester wordt geleverd in een koffer met een aluminium frame en deksel met eigen slot. De bijbehorende adapters en gebruiksaanwijzingen passen ook in dit koffertje. De overdracht van de meetwaarden kan worden uitgevoerd door het aansluiten van een radio ontvangstapparatuur FE 5.

Met de radio control interface kan men gemakkelijk en economisch protocollen maken met alle waarden via de overdracht van de meetwaarden naar de notebook of PC, via een ontvang module aangesloten op een seriële interface (FE5-component ). De bijbehorende waarde wordt verstuurd door op een toets te drukken en wordt dan via radio controle verzonden. U kunt deze gegevens met de PC.doc-win software opslaan, ze voor een protocol verwerken en ze naar een printer sturen.

Inhoud van de zending van de VDE metratester
1 x koffertje (aluminium) inclusief METRATESTER , 1x netwerkkabel met contactstekker met beveiliging en koppeling, 1 x netwerkkabel met 5-polige stekker CEE16 A en koppeling, 1 x gebruiksaanwijzing

Optioneel

- VL-2 adapter voor verlengsnoeren (DIN VDE 0701/0702). De adapter dient voor het testen van elektrische apparaten en verlengsnoeren met CEE-stekker aangesloten op testers gebouwd volgens de voorschriften VDE 0701-1:2000 (na reparatie) VDE 0702 (herhaalde tests)

Adapter

- AT-3-63 Adapter voor 3-fase stroom. Om 3 fasen apparaten te testen na een reparatie (DIN VDE 0701) en herhaaltests (DIN VDE 0702). DIN VDE tests zonder netwerk: Weerstand beschermgeleider, isolatieweerstand, vergangende lekstroom. DIN VDE controles met netwerk:
- Verschil-, contactstroom

Adapter voor 3-fase stroom

- ZZ45G Borstelsonde voor het controleren van boormachines, bijv. Stopcontact voor:
- Lekstroom (contactstroom)
- Meting van de veiligheidsconnector
- Weerstand.
De borstelsonde dient om contact te maken met roterende en vibrerende conductoren, bijvoorbeeld boorkoppen trillende hendels, beitels.

- KS-13 Bedradingen voor het controleren van Koffiezetapparaten, bijv. om verbinding te maken met het netwerk zonder veiligheids stekker , bestaande uit koppelings stekker met 3 voedingslijnen met vaste aansluiting, 3 meetkabels, 3 verstelbare drukklemmen en 2 verstelbare test pointers

Bedradingen voor het controleren van Koffiezetapparaten
