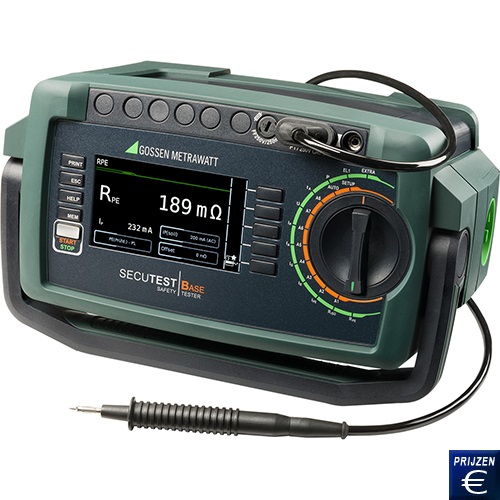

VDE-tester SECUTEST-serie
VDE-tester voor elektronische apparaten / Juridisch goedgekeurde testprotocollen / Automatische detectie van een fouten bij de netaansluiting / 4,3” TFT-display / Schokbestendige rubberen behuizing / Diverse interfaces

De VDE-tester wordt gebruikt in situaties waar de veiligheid van elektrische apparatuur dient te worden gewaarborgd. Deze veiligheid moet preventief bepaald worden op bepaalde afstanden en daarvoor is dit instrument uitermate geschikt. Ter bescherming van de gebruiker aan de ene kant, maar ook door de wet- en regelgeving van de overheid, operators en verzekeringsmaatschappijen is het gebruik van een VDE-tester noodzakelijk. Naast de testen die uitgevoerd worden op vooraf ingestelde momenten is het tevens belangrijk om de apparatuur te controleren na het uitvoeren van een reparatie. Door acht vooraf ingestelde testsequenties die aan alle eisen voldoen, kunnen standaardmetingen uitgevoerd worden. In aanvulling hierop is het ook mogelijk om vrij configureerbare testprocedures voor specifieke inspectietaken in te stellen. Door directe keuzetoetsen, softkeys en een dubbele draaischakelaar is een eenvoudige en comfortabele bediening mogelijk gemaakt. Hieraan draagt tevens de DUT-aansluiting en de beschermingsklasse erkenning aan bij. De meting van lekkages meet de VDE-meter betrouwbaar tot een bandbreedte van 1 MHz. Door middel van een moderne multi-channel meettechniek biedt de VDE-meter de mogelijkheid om meetwaarden snel vast te stellen. Daarbij ondersteunen 16 kanalen, die parallel beschikbaar zijn, een gelijktijdige meting. Gegevens worden opgeslagen als een enkele meting of als testreeks, waarin tot wel 50.000 meetwaarden opgeslagen kunnen worden. De gemeten waarden kunnen eenvoudig worden geëxporteerd als een complete database via USB-poorten en worden vervolgens weergegeven in een spreadsheet. Tevens kunt u bijpassende software gratis van het internet downloaden. De hiervoor genoemde USB-poorten bieden naast de mogelijkheid om gegevens te exporteren ook de mogelijkheid om een barcodescanner of een extern toetsenbord aan te sluiten.
Mocht u vragen hebben over de VDE-tester SECUTEST-serie, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze VDE-tester en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Dataopslag voor maximaal 50.000 datasets
- Dubbele draaiknop, directe keuzetoetsen
- Helder, hoge resolutie 4,3” TFT-display
- Voor internationaal gebruik
- Testprotocollen die aan alle juridische eisen
  voldoen

- Autom. detectie van fouten in de
  netaansluiting
- Detectie DUT-aansluiting
- Erkenning beschermingsklasse
- Schokbestendige behuizing
  (geïntegreerde rubbere bescherming)
- Diverse interfaces

Toepassingsgebied

Schakelmeting

Meetvariant

Meetfuncties
proefstroom/ spanning

Enkele metingen: Schakelstanden, draaischakelaar niveau groen
Metingen aan spanningsvrije

RPE

Aardegeleidersweerstand
Aardegeleidersstroom (200 mA)
SECUTEST Base10: 10A*

RISO

SK I
SK II

Isolatieweerstand
Testspanning

Metingen op testobjecten onder netspanning

IPE

DIR
DIF
ALT

Aardegeleider effectieve waarde
Wisselstroomcomponent
Gelijkstroomcomponent
Testspanning

IB

DIR
DIF
ALT

Contactstroom effectieve waarde
Wisselstroomcomponent
Gelijkstroomcomponent
Testspanning

IG

DIR
DIF
ALT

Lekstroom effectieve waarde
Wisselstroomcomponent
Gelijkstroomcomponent
Testspanning

IA

DIR
ALT

Lekstroom van toepassingscomponent
Testspanning
Lekstroom effectieve waarde

IP

DIR met sonde

Wisselstroomcomponent
Gelijkstroomcomponent
Testspanning

U

U Sondespanning effectief
Wisselspanningcomponent
Gelijkspanningcomponent

ta

PRCD-bedieningstijd voor 30 mA-PRCDs
Netspanning aan de contactdoos
P Functietest aan de contactdoos
Stroom tussen L en N
Spanning tussen L en N

P

Frequentie
Actief vermogen
Schijnbaar vermogen
Vermogensfactor

Sondemeetfunctie

EL1

Verlengkabel test met adapter EL1: doorgang, kortsluiting, polariteit (aderen uitwisseling)

EXTRA

Gereserveerd voor uitbreidingen van software-updates

Legende
DIR = directe meting, DIF = differentiële stroommeting, ALT = alternatieve meting (plaatsvervangende stroommeting)

Automatische test-sequences: Schakelstanden, draaischakelaar niveau oranje
Vast ingestelde testverloop

A1

VDE 0701-0702 meettype passief, contactdoos

A2

VDE 0701-0702 meettype actief, contactdoos

A3

VDE 0701-0702 parametrering voor EDV (actief)

A4

EN 62353 (VDE 0751), meettype passief
A5 EN 62353 (VDE 0751), meettype actief

A6

EN 60974-4, aansluitingstype contactdoos

A7

EN 60974-4, aansluitingstype AT 16-DI/AT32-DI

A8

Verlengkabel (RPE, RISO). Meettype passief, adapter EL1

Vrij instelbaar testverloop

AUTO

Norm, aansluitingstype. Meettype is vrij selecteer

* 10 A-RPE metingen zijn alleen bij netspanningen van 115 V / 230 V en netfrequenties van 50 Hz/60Hz mogelijk.

Controles 62638 (DIN VDE 0701-0702) / IEC 62353 (VDE 0751)

Meetgrootte

Meetbereik / Nominaal gebruiksbereik

Resolutie

Meetonzekerheid 1)

Aardegeleidersweerstand
RPE

000 … 999 Ω
1,0 … 9,99 Ω
10,0 … 30,0

 Ω 1 mΩ
10 mΩ
10 mΩ

(±5 % v.m. +10 D)
<10 D

Isolatieweerstand
RISO

10 … 999 kΩ
1,0 … 9,99 MΩ
10,0 … 99,9 MΩ
100 … 300 MΩ

1 kΩ
10 kΩ
100 kΩ
1 mΩ

(±5 % v.m. +4 D)
<10 D

±(10 % v.m. +8 D)

Lekstroom
Alternatieve meting
IPE, IB, IG, IA 2)

0,0 … 99 µA
100 … 999 µA
1,00 … 9,99 mA
10 …30,0 mA
Alleen IP: 0,0 … 99,9 µA

1 µA
1 µA
10 µA
100 µA
100 µA

±(5 % v.m. +4 D)>10 D
>15 mA:
±(10 % v.m. +8 D)

Lekstroom
Directe meting
IPE, IB, IG, IA, IP 3)

0,0 … 99 µA
100 … 999 µA
1,00 … 9,99 mA
10,0 … 30,0 mA

1 µA
1 µA
10 µA
100 µA

±(5 % v.m.+4 D)
>10 D

Lekstroom
Differentiële stroommeting
IPE, IB, IG 4)

0 … 99 µA
100 … 999 µA
1,00 … 9,99 mA
10,0 … 30,00 mA

1 µA
1 µA
10 µA
100 µA

±(5 % v.m.+4 D)
>10 D

Functietest

Meetgrootte

Meetbereik / Nominaal gebruiksbereik

Resolutie

Meetonzekerheid 1)

Netspanning UL-N

100,0 … 240,0 V~

0,1 V

-

Verbruikersstroom Lv

0 … 16,0 ARMS

10 mA

-

Actief vermogen P

0 … 3700 W

1 W

-

Schijnbaar vermogen S

0 …4000 VA

1 VA

Execution unit
UL-N * IV

Vermogenfactor LF bij Sinusvorm: cos φ

0,00 … 1,0

0,01

Execution unit P/S.
Weergave > 10 W

Usonde

Meetgrootte

Meetbereik / Nominaal gebruiksbereik

Resolutie

Meetonzekerheid 1)

Sondespanning (fasezoeken)

0,0 … 99,9 V
100 … 300 V

100 mV
1 V

-

±5 ms

TA PRCD

Meetgrootte

Meetbereik / Nominaal gebruiksbereik

Resolutie

Meetonzekerheid 1)

Resolutietijd @ 30 MA

0,1 … 999 ms

0,1 ms

±5 ms

Legenda
M = meetwaarde
D = digit

1) Informatie is alleen geldig voor weergave op het meetinstrument. Gegevens die via de
  USB-interface worden verzonden kunnen hiervan afwijken.
2) Uit eerdere normen bekend als vervangende of extra stroom
3) Beschermende geleiderstroom, contactstroom, apparaat lekstroom, lekstroom
4) Beschermende geleiderstroom, contactstroom, apparaat lekstroom

Invloedgroottes en invloedeffecten

Invloedgrootte/invloedbereik

Aanduiding volgens
DIN VDE 0404

Invloedeffect ± … % v. meetwaarden

Verandering in locatie

E1

-

Verandering van de voedingsspanning van de testrichting

E2

2,5

Temperatuurschommeling


0 … 40 °C 2,5

E3

De aangegeven invloedeffecten gelden per 10 K
Veranderingen in temperatuur: 2,5

Hoogte van de teststroom

E4

2,5

Laag frequente magneetveld

E5

2,5

Impedantie van de DUT

E6

2,5

Capaciteit bij isolatiemetingen

E7

2,5

Curvestroom van de gemeten stroom

49 … 51 Hz

E8

2 met capacitieve belasting (voor gelijkwaardige lekstroom)

45 … 100 Hz

1 (voor contact stroom) 2,5 alle andere meetbereiken

Referentiebereik

Netspanning

230 V AC ±0,2 %

Netfrequentie

50 Hz ±2 Hz

Vorm van de curve

Sinus (afwijking tussen effectieve- en gelijke waarde <5%)

Omgevingstemperatuur

+23 °C ±2 K

Relatieve luchtvochtigheid

40 ... 60 %

Belastingsweerstanden

Lineair

Nominale bereik

Nominale netspanning

100 … 240 v AC

Nominale netfrequentie

50 … 400 Hz

Vorm curve van de netspanning

Sinus

Temperatuur

0 … +50 °C

Omgevingsomstandigheden

Omgevingstemperaturen

Opslag:

-20 … + 60 °C

In bedrijf:

-5 … + 40 °C

Nauwkeurigheidsbereik

0 … + 40 °C

Relatieve luchtvochtigheid

Max. 75% r.v., condensatie is uitgesloten

Hoogte

Max. 2.000 meter

Toepassingslocatie

Binnenshuis en buitenshuis alleen binnen bepaalde omgevingscondities

Stroomvoorziening

Netspanning

100 … 240 V AC

Netfrequentie

50 … 400 Hz

Input

200 mA-controle: ca. 32 VA
10 A-controle: ca. 105 vA

Input bij functietest

Duurt maximaal 3600 VA, vermogen wordt uitgevoerd door middel van het apparaat.

Elektrische veiligheid

Beschermingsklasse

I volgens IEC 61010-1 / EN 61010-1 / VDE 0411-1

Nominale spanning

230 V

Testspanning

2,3 kV AC 50 Hz of 3,3 kV DC (Power circuit / contactdoos tegen PE-netaansluiting, USB, vingercontact, sonde, contactdoos)

Meetcategorie

250 V CAT II

Vuiligheidsgraad

2

Veiligheidsuitschakeling

Bij een differentiële stroom >10 mA, uitschakeltijd < 100 ms, omschakelbaar op > 30 mA bij sondestroom terwijl:
- Lekstroommeting > 10 mA ~/<5 m/s
- Aardgeleiderweerstand meting: >250 mA ~/ <1 ms

Zekeringen

Netzekeringen: 2 x 500 V / 16 A FF
Sondezekering: 250 V / 250 mA
SECUTEST BASE 10: extra 1 x 500 V / 16 A FF

Elektromagnetische comptabiliteit

Emissie
EN 55011

Klasse

B

Immuniteit

Testwaarde

Beoordelingscriterium

EN 61000-4-2

Contact/lucht – 4 kV / 8 kV

A

EN 61000-4-3

3 V/m of 1 V/m

A

EN 61000-4-4

1 kV

B

EN 61000-4-5

1 kV of 2 kV

A

EN 61000-4-6

3 V/m

A

EN 61000-4-11

0,5 / 1 / 25 periodes
250 periodes

A
C

Data-interface USB

Type

USB slave voor PC-aansluiting

Type

2x USB master, voor extern toetsenbord, barcodelezer, USB-stick (voor back-up) en printer

Mechanisch design

Weergave

4,3”multi-display (9,7 x 5,5 cm), achtergrondverlichting. 480x272 punten, bij 24 bits kleurdiepte

Afmetingen

295 x 145 x 150 mm (BxHxD)
Hoogte met handvat: 170 mm

Gewicht

2,5 kg

Bescherming

Behuizing: IP 40
Contactdoos: IP 20 naar DIN VDE 0470 deel 1 / EN 60529

Voorschriften van de normen waarnaar de VDE-tester is ontworpen en getest

IEC/EN 61010-1:2010
VDE 0411-1:2011

Veiligheidseisen voor elektrische meet-, regel, en laboratoriumapparatuur – algemene eisen

DIN VDE 0404 deel 1: 2002

Test- en meetinrichtingen voor het testen van de veiligheid van elektrische instrumenten – algemene bepalingen

DIN VDE 0404 deel 2: 2002

 Voor het testen van de apparaten na reparatie, wijziging of bij periodieke testen

DIN VDE 0404 deel 3: 2005

Apparatuur voor periodieke onderzoeken en tests voorafgaand aan de ingebruikname van medische elektrische apparatuur of systemen

DIN EN 60529 / VDE 0470 deel 1

Testinstrumenten en testprocedures
Bescherming tegen de behuizing (IP-code)

DIN EN 61326-1 / VDE 0843-20-1

Elektronica voor meet-, regel, en laboratoriumgebruik.
EMC-eisen: deel 1: Algemene vereisten

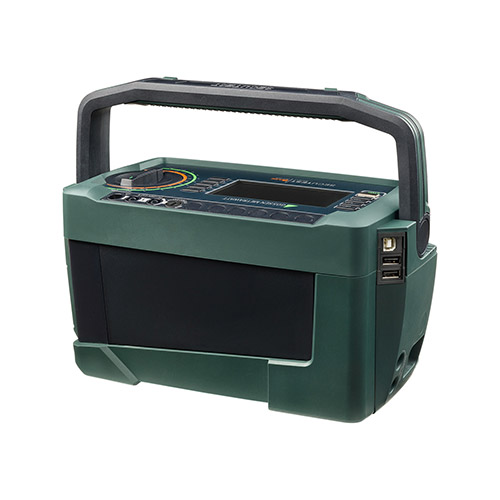

Aan de achterzijde van de VDE-tester uit de SECUTEST serie zijn de USB aansluitingen aangebracht.

Verschillende varianten van de VDE-tester
SECUTEST BASE
SECUTEST BASE 10

Omvang van de levering
1x VDE-tester SECUTEST BASE. BASE 10, 1x voedingskabel, 1x testsonde (2m afgewikkeld, 1x USB kabels (USB A naar USB-B, lengte 1,5 m), 1x krokodilklemmen, 1x kalibratiecertificaat, 1x Quick Start Guide

Barcodelezer: De barcodelezer beschikt over een USB-stekker die op de VDE-meter kan worden aangesloten. Hierdoor is het mogelijk dat de barcode eenvoudig afgelezen kan worden. Dit wil zeggen dat het identificatienummer van monsters eenvoudig bij enkele metingen en testsequenties kan worden geregistreerd. De barcodelezer werkt op het concept van een instinctieve leesafstand en biedt daardoor de beste prestaties bij contacten tot 20 cm.

Thermische printer: De thermische printer beschikt over een USB-stekker waarmee de VDE-tester verbonden kan worden. Hierdoor bestaat de mogelijkheid om een afdruk van testprotocollen te maken.

ISO kalibratiecertificaat CAL-SEC :
Laboratoriumkalibratie en certificering inclusief testcertificaat voor de VDE-tester SECUTEST (hetzij voor een eerste bestelling van een apparaat of een herkalibratie (bijvoorbeeld jaarlijks, afhankelijk van het interne ISO-handboek) om te voldoen aan de ISO-normen bij gebruik van de apparatuur.
