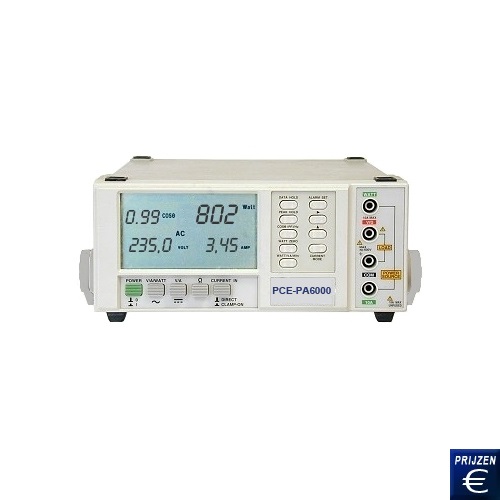

Vermogen analyzer PCE-PA 6000
Universele Vermogen analyzer met RS-232-interface en evaluatie software voor de vermogen analyse van het verbruik.

De Vermogen analyzer PCE-PA 6000 wordt gebruikt als een tafel- of draagbare meter voor het meten van actief vermogen, schijnbaar vermogen, cos φ, energieverbruik, AC spanning, AC stroom, DC spanning, DC stroom, weerstand en frequentie. De stroom / vermogen meting kan worden uitgevoerd met deze vermogen analyzer. Hetzij rechtstreeks via de meegeleverde meetsnoeren, of indirect via stroomtangen. De analyzer biedt ook de mogelijkheid om een idustriële stroomtransformator met een verhouding van 100/5 A of 1000 / 5A aan te sluiten. Het grote en gemakkelijk afleesbare LCD-beeldscherm van 93 x 52 mm laat verscheidene meetresultaten zien, zoals Watt, cos φ, AC V, AC A. Door middel van de optioneel leverbare Power-adapter PCE-PA-ADP, kan de verbuiker met een geaarde stekker (tot 10 A AC) de Vermogen Analyzer verbinden. Het meetapparaat beschikt over een RS-232 interface, en met behulp van de analysesoftware kan de data op een PC overgezet worden om het daar verder te bewerken en op te slaan. Dit apparaat is dus het ideale apparaat voor gebruik in een werkplaats of het meten van vermogen en oplossen van problemen van lokale consumenten. Mocht u vragen hebben over de PCE-PA 6000 dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze vermogen analyzer en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Automatische Bereikkeuze
- Multimeterfunctie
- Actuele meetwaarden direct en
  indirect via stroomtransformatoren of
  sonde mogelijk
- Vermogenfactor meting

- Hoog / laag alarm functie
- RS-232 interface
- Batterijen en netspanning
- Veiligheid: IEC 1010-1; CAT II 600 V
- Meting van het energieverbruik (kWh)
- Actief vermogen / schijnbaar
  vermogen meting

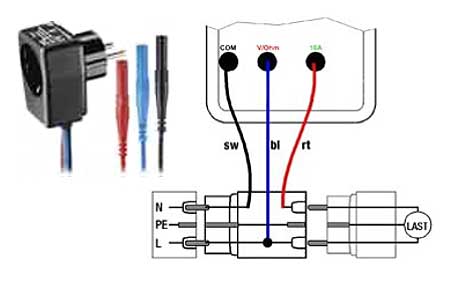

De figuur toont de beschikbare extra voedingsadapter PCE-PA-ADP

Clamp Meter indirecte stroommeting tot 200 / 1000A zonder onderbreking van de stroomgeleiders.
- Meetbereik: 200/1000 DCA / ACA
- Nauwkeurigheid: ± 1,5 / 2%
- DCA nulpuntafstelling
Afmetingen: 190 x 64 x 33 mm
Max. stroomgeleider diameter 33,5 mm

Afbeelding van de extra beschikbare Clamp.

De beide afbeeldingen laten de meegeleverde analysesoftware van de Vermogen analyzer zien. Vier meetwaarden kunnen gelijktijdig weergegeven worden en middels een grafische weergave kunnen ze mooi langetermijn-metingen in kaart brengen en goed worden geëvalueerd.

Functies

Meetbereik; resolutie; nauwkeurigheid

Actief vermogen meting (AC, echte macht waarde), directe meting

1 W ... 6 kW; 1 W; ±1,5 % + 5 dgt.

Actief vermogen meting (AC, echte macht waarde)op ext. clamp adapter of omvormer

1 W ... 999,9 kW; 1 W; ±1,5 % + 5 dgt.

Schijnbaar vermogen meting (AC)

 0,01 VA ... 9,999 kVA; 0,01 VA; ±2 % +2 dgt.

Vermogensfactor (cos φ)

0,00 ... 1,00; 0,01; ±1,5 % + 2 dgt.

KWh-teller

0,001 Wh ... 9999 kWh; 0,001 Wh; ±1 % + 1 dgt.

ACV / DCV

0,1 V ... 600 V; 0,1 / 1 V; ±1 % + 1 dgt. (101 ... 600 V)

ACAeff/rms
DCAeff/rms

direct max. 10 A; 10 mA, met inductieve sensor max. 1000 A, 1 A; ± 1% + 3 dgt.

ACA met klem

tot 2000 A (afhankelijk van de klem)

Frequentie

10,0 ... 999 Hz; 0,1 Hz; 1 % + 1 dgt.

Ohm

1 Ω ... 19,99 kΩ; 1 / 10 Ω; ±1 % +1 dgt.

Beeldscherm

93 x 52 mm multifunctioneel LCD-beeldscherm

Omgevingscondities

max. 80 % relatieve vochtigheid / 0 ... +50 °C

Voeding

6 x 1,5 V AA batterijen of netstroom

Afmetingen (B X H x D)

280 x 210 x 90 mm

Gewicht

1600 g

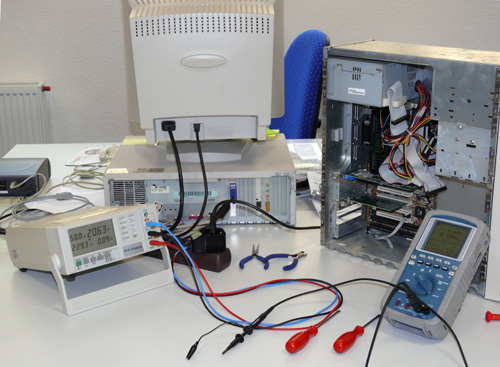

In de afbeelding hierboven ziet u de Vermogen analyzer PCE-PA 6000 in gebruik in de computer reparatie. Door het gebruik van de poweradapter, kan het stroomverbruik- en de vermogensmeting zonder grote bekabelingskosten of bedradingseisen snel en veilig tegen aanrakingsspanning doorgevoerd worden.

Hier kunt u de zeer grote en informatieve LCD-display van de Vermogen analyzer zien. Het display geeft maximaal vier metingen tegelijk. De manier waarop het display verandert is afhankelijk van de functie-modus. Bovendien is de optioneel verkrijgbare adapter is erg mooi om te zien. Steek de adapter in het stopcontact en sluit de verbruiker op zijn beurt met een geaarde stekker op de adapter aan.

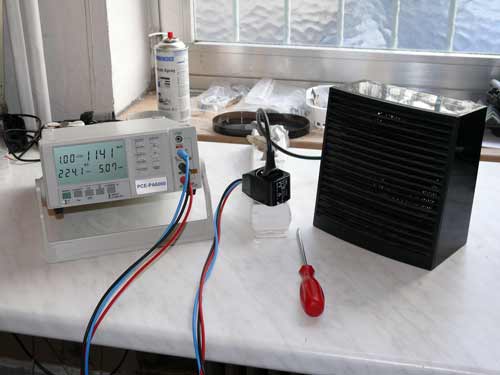

In deze afbeelding wordt de verwarmingscapaciteit van een elektrische kachel gecontroleerd na een succesvolle reparatie. Ook hier is de poweradapter zeer behulpzaam. Eenvoudige montage met een maximale veiligheid, niet zoals gebruikelijke kabeleinden. Men kan met de Vermogen analyzer alle elektronische apparaten tot 10 A direct en gemakkelijk (met stroomtang of stroom transformator) testen.

Omvang van de levering
1x Vermogen Analyzer PCE-PA6000, 1 set meetsnoeren, 1x RS-232 kabel, 1x software voor analyse, 6x accu, handleiding

Optionele accessoires
- Poweradapter voor het snel en eenvoudig meten van ladingen met
  randaardestekkers
- Stroomklem voor indicutieve stroommetingen tot 1000A
- Laboratorium kalibratie inclusief ISO-certificering
- AC-adapter voor gebruik in stationaire toepassingen

Definities en feiten:
Metingen van een vermogen in DC-netwerken, de prestaties volgen uit de formule P = U * I, d.w.z. het product van de elektrische spanning U en de elektrische stroom I. Als bij AC spanningen (bijv. spanning 50 Hz), een fase hoek tussen stroom en spanning is er rekening mee moet worden gehouden bij de meting van het actieve vermogen.Voor een gecombineerde meting van het elektrische vermogen wijst de Vermogen Analyzer een stroom- en spanningspad uit.
De weergavegrootte P (werkvermogen) correspondeert zoals boven beschreven, het product van de twee variabelen. In de praktijk worden drie soorten vermogen onderscheiden:
-Scheinleistung S (schijnvermogen) gemeten in VA.
-Wirkleistung (En gelijkstroom) P (werkvermogen) gemeten
in W (watt).
-Blindleistung Q (blindvermogen) gemeten in VAR (volt
Ampère Reactief).
