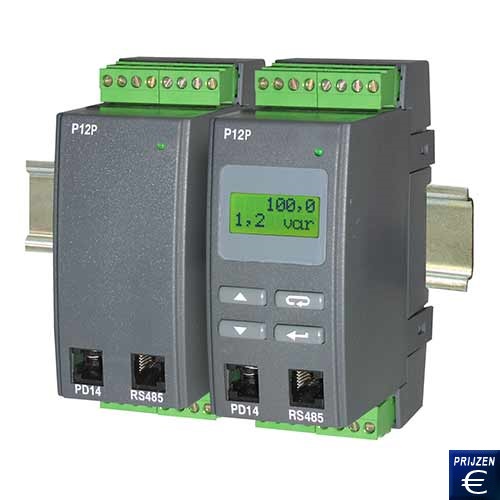

Vermogenstransmitter PCE-P12P
Vermogenstransmitter ter controle van 1-fase netwerkparameters / Alarmrelais / Analoge uitgang / Modbus-interface / Montage op DIN-rail / Optioneel met display verkrijgbaar

De vermogentransmitter PCE-P12P wordt ingezet om 1-fase netwerkparameters te bewaken en te controleren. Hierbij zet de vermogenstransmitter de relevante parameters om in een normsignaal. Bovendien worden de parameters aan een Modbus van vermogentransmitters doorgegeven. De vermogenstransmitter PCE-P12P beschikt naast de analoge uitgang ook over een programmeerbaar alarmrelais. De transmitters kan met behulp van knoppen of een programmeeradapter worden ingesteld. Dankzij het optionele display van de vermogenstransmitter kunnen de metingen worden afgelezen. Naast de presentatie van de waarden wordt de gebruiker ook geïnformeerd over de huidige status door middel van eventueel ingestelde alarmen. Naast het omzetten van meetsignalen in een normsignaal kan de vermogenstransmitter PCE-P12P een normsignaal ook als gebeurtenis opslaan. Het instrument beschikt over een geheugen voor maximaal 750 gebeurtenissen. Ook kunnen de Wh, en de maximale en minimale metingen opgeslagen worden. Mocht u vragen hebben over de vermogenstransmitter PCE-P12P, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze vermogenstransmitter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Eenvoudige montage op DIN-rail
- Optioneel met display
- Stroom- of spanningsuitgang
- Eventlogging tot 750 momenten

- Instelbaar via de PCE-PD14
- RS485 Modbusinterface
- Alarmrelais
- Opslag van Wh/Max-/Min-waarde

Technische specificaties van de vermogenstransmitter PCE-P12P

Meetbereik/Meetgrootte

Schaal / Bereik

Nauwk. van meetbereik

100 V RMS

1 V … 99.999 MV

± 0,2 %

400 V RMS

4 V … 99.999 MV

± 0,2 %

1 A

0.01 A … 99.999 MA

± 0,2 %

4 A

0.01 A … 99.999 MA

± 0,2 %

Frequentie

20 … 500 Hz

± 0,1 %

Actief vermogen

-99.999 … 99.999 GW

± 0,5 %

Reactief vermogen

-99.999 … 99.999 Gvar

± 0,5 %

Schijnbaar vermogen

0 … 99.9999 Gvar

± 0,5 %

Actieve

-1 … 1

± 1 %

Fasehoek

0 …359,9 °

± 1 %

Actieve energie

-99.999 … 99.999 GWh

± 0,5 %

Reactieve energie

-99.999 … 99.999 Gvarh

± 0,5 %

Schijnbare energie

-99.999 … 99.999 GVAh

± 0,5 %

Uitgang (selecteerbaar)

0 ... 5 mA
0 ... 20 mA
4 ... 20 mA
0 ... 10 V

Relais uitgang

2 NO-relais (250 V/5 A AC; 30 V/5 A DC)

Interface

RS485 Modbus ASCII / RTU

Programmeringsinterface

RS232 RJ11 voor PCE-PD14 (RTU 8N1)

Display (optioneel)

LCD 2 x 8 karakters

Afmetingen

45 x 100 x 120 mm

Gewicht

300 gram

Beschermingsgraad

IP40

Stroomvoorziening

85 ... 253 V AC / DC
20 ... 50 V AC / DC

Werkomstandigheden

-20 ... 55 °C
0 ... 95% r.v.

Opslagcondities

-25 ... 85 °C
0 ... 95% r.v.

Meetcategorie

CAT III / 600 V

Omvang van de levering van de vermogenstransmitter PCE-P12P
1x Vermogenstransmitter PCE-P12P, 1x Handleiding

Optionele accessoires van de vermogenstransmitter PCE-P12P
- Om de vermogenstransmitter met verschillende meetopdrachten uit te kunnen rusten, is de programmeeradapter PCE-PD14 noodzakelijk. Met behulp van de in de levering inbegrepen software kan de transmitter snel en eenvoudig via de USB-interface worden ingesteld.
