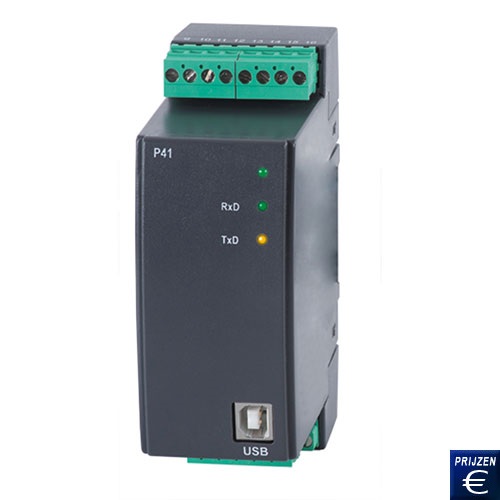

Vermogenstransmitter PCE-P41
Vermogenstransmitter ter controle van 1-fase netwerkparameters / Programmeerbaar / Analoge uitgang / Modbus-interface / Montage op DIN-rail
|
De vermogentransmitter PCE-P41 wordt ingezet om 1-fase netwerkparameters te bewaken en te controleren. Hierbij zet de vermogenstransmitter de relevante parameters om in een normsignaal. Bovendien worden de parameters aan een Modbus van vermogentransmitters doorgegeven. De vermogenstransmitter PCE-P41 beschikt over een analoge uitgang. De transmitters kan met behulp van knoppen of een programmeeradapter worden ingesteld. Met behulp van de USB-interface wordt de vermogenstransmitter ingesteld. Alle gemeten parameters worden via de Modbus overgedragen en een parameter die door de gebruiker is geselecteerd wordt analoog door de transmitter omgezet. Het instrument beschikt over een geheugen voor maximaal 9.000 gebeurtenissen van een geselecteerde meetgrootte. Ook kunnen de Wh, en de maximale en minimale metingen opgeslagen worden. De vermogenstransmitter PCE-41 kan de gemeten variabelen zowel direct als indirect via de transmitter meten, aangezien de stroom- en spanningsverhoudingen instelbaar zijn.
Mocht u vragen hebben over de vermogenstransmitter PCE-P41, dan kunt u
de volgende technische specificaties raadplegen of neemt u
contact met ons op via het telefoonnummer +31
(0)900 120 00 03. Onze technische medewerkers en
ingenieurs geven u graag meer advies over deze vermogenstransmitter
en al
onze andere producten op het gebied van meettechniek,
weegtechniek
en regeltechniek.
|
|
![Vermogenstransmitter PCE-P41](images/vermogenstransmitter-pce-p41-01.jpg)
|
- Eenvoudige montage op DIN-rail
- 1-fase meting
- Stroom- of spanningsuitgang
- Directe en indirecte meting
|
- Instelbaar via USB
- RS485 Modbusinterface
- Meetwaardengeheugen
- Vrij programmeerbaar |
Technische
specificaties van de vermogenstransmitter PCE-P41 |
Meetbereik/Meetgrootte
|
Schaal / Bereik
|
Nauwk. van meetbereik
|
Wisselstroom
|
1 A AC
5 A AC
|
± 0,2 %
|
Wisselspanning (fase naar N)
|
1 … 480 V AC
|
± 0,2 %
|
Frequentie
|
45
… 100 Hz
|
± 0,1 %
|
Actief vermogen
|
-2.88 … 2.88 kW
|
± 0,5 %
|
Reactief vermogen
|
-2.88 … 2.88 kvar
|
± 0,5 %
|
Schijnbaar vermogen
|
1.4 VA … 2.88 KVA
|
± 0,5 %
|
Actieve
|
-1 … 1
|
± 1 %
|
Fasehoek
|
0 ... 359,9 °
|
± 1 %
|
Actieve energie
|
-99.999 … 99.999 GWh
|
± 0,5 %
|
Reactieve
energie
|
-99.999
… 99.999 Gvarh
|
±
0,5 %
|
Uitgang (selecteerbaar)
|
-20 … 20 mA
|
Interface
|
RS485 Modbus RTU 8N1, 8N2, 8E1, 8O1
|
Programmeringsinterface
|
USB Modbus RTU 8N1
|
Afmetingen
|
45 x 100 x 120 mm
|
Gewicht
|
200 gram
|
Beschermingsgraad
|
IP40
|
Stroomvoorziening
|
85 ... 253 V AC / DC
20 ... 50 V AC / DC
|
Werkomstandigheden
|
-10
... 55 °C
0 ... 95% r.v.
|
Opslagcondities
|
-30 ...
70 °C
0 ... 95% r.v.
|
Meetcategorie
|
CAT III /
300 V
|
Omvang van de levering van
de vermogenstransmitter PCE-P41
1x Vermogenstransmitter PCE-P41, 1x Handleiding
|
