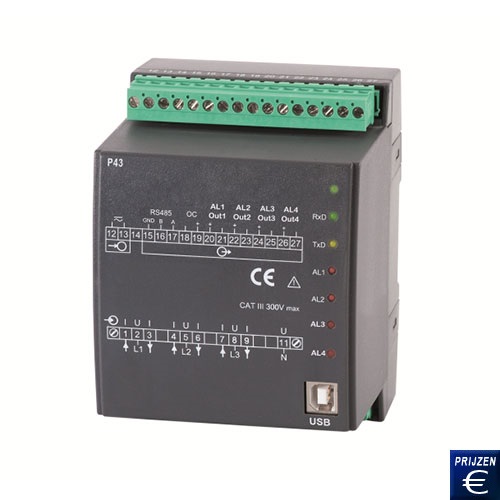

Vermogenstransmitter PCE-P43
Vermogenstransmitter ter controle van 3-fase netwerkparameters / Programmeerbaar / Analoge uitgang / Modbus-interface / Montage op DIN-rail
|
De vermogentransmitter PCE-P43 wordt ingezet om 3-fase netwerkparameters te bewaken en te controleren. De vermogentransmitter kan worden aangesloten op zowel symmetrische als assymetrische systemen. Hierbij zet de vermogenstransmitter de relevante parameters om in een normsignaal. Stroom kan direct of indirect worden opgemeten. De vermogenstransmitter kan naar wens worden ingesteld met behulp van software. De complete instellingen van deze vermogentransmitters geschiedt via de USB-interface die aan de voorzijde van het apparaat is bevestigd. Bovendien worden de parameters aan een Modbus van vermogentransmitters doorgegeven. De transmitter wordt gemonteerd op een DIN-rails. Naast de analoge overdracht van de meetwaarden kan de transmitter ook met behulp van een alarmrelais een signaal laten klinken wanneer bepaalde waarden overschreden worden. Overal waar 3-fasige netwerken dienen te worden gecontroleerd kunnen vermogenstransmitters worden ingezet. Vooral op het gebied van energiemanagement worden deze apparaten veel gebruikt.
Mocht u vragen hebben over de vermogenstransmitter PCE-P43, dan kunt u
de volgende technische specificaties raadplegen of neemt u
contact met ons op via het telefoonnummer +31
(0)900 120 00 03. Onze technische medewerkers en
ingenieurs geven u graag meer advies over deze vermogenstransmitter
en al
onze andere producten op het gebied van meettechniek,
weegtechniek
en regeltechniek.
|
|
![Vermogenstransmitter PCE-P43](images/vermogenstransmitter-pce-p43-01.jpg)
|
- Eenvoudige montage op DIN-rail
- Impulsuitgang, alarmrelais
- Stroom- of spanningsuitgang
- Directe en indirecte meting
|
- Instelbaar via USB
- RS485 Modbusinterface
- Meetwaardengeheugen
- Vrij programmeerbaar |
Technische
specificaties van de vermogenstransmitter PCE-P43 |
Meetbereik/Meetgrootte
|
Schaal / Bereik
|
Nauwk. van meetbereik
|
Wisselstroom
(L1, L2, L3)
|
1 A AC
5 A AC
|
± 0,2 %
|
Wisselspanning
(L1, L2, L3)
|
2,9 ... 276 V AC
(L-N)
10 ... 480 V AC (L-L)
|
± 0,2 %
±
0,5 %
|
Frequentie
(L1, L2, L3)
|
47 … 63 Hz
|
±
0,1 %
|
Actief vermogen
(L1, L2, L3, ∑)
|
-1.65 … 1.65 kW
|
± 0,5 %
|
Reactief vermogen
(L1, L2, L3, ∑)
|
-1.65 … 1.65 kvar
|
± 0,5 %
|
Schijnbaar vermogen
(L1, L2, L3, ∑)
|
1.4 VA … 1.65 KVA
|
± 0,5 %
|
Tan,
phi
(L1, L2, L3, ∑)
|
-1.2 … 1.2
|
± 1 %
|
Vermogensfactor
(L1, L2, L3, ∑)
|
-1 … 1
|
± 0,5 %
|
Actieve energie
(aangemaakt / afgegeven)
(∑)
|
0 … 99.999.999,9 kWh
|
± 0,5 %
|
Reactieve
energie
(Capacitief / inductief)
(∑)
|
0 … 99.999.999,9 kvarh
|
±
0,5 %
|
Uitgang
(selecteerbaar/ max. 4)
|
-20 … 20 mA
|
Relais
uitgang (selecteerbaar/ max. 4)
|
Sluiter
250 V / 0,5 A AC
|
Impulsuitgang
|
Open collector, passief,
Voldoet aan EN 62053-31
5000 ... 20.000 pulsen / kWh programmeerbaar
|
Interface
|
RS485 Modbus RTU 8N1, 8N2, 8E1, 8O1
|
Programmeringsinterface
|
USB Modbus RTU
8N2
|
Afmetingen
|
45 x 100 x 120 mm
|
Gewicht
|
300 gram
|
Beschermingsgraad
|
IP40
|
Stroomvoorziening
|
85 ... 253 V AC / DC
20 ... 50 V AC / DC
|
Werkomstandigheden
|
-10
... 55 °C
0 ... 95% r.v.
|
Opslagcondities
|
-30 ...
70 °C
0 ... 95% r.v.
|
Meetcategorie
|
CAT III /
300 V
|
Omvang van de levering van
de vermogenstransmitter PCE-P43
1x Vermogenstransmitter PCE-P43, 1x Handleiding
|
