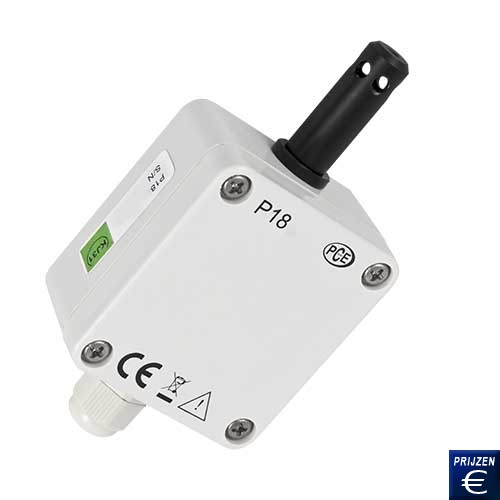

Vochtigheidssensor PCE-P18
sensor die de temperatuur en luchtvochtigheid meet / output in de vorm van standaardsignaal / compact / Modbus-RTU interface / voor wandmontage

De vochtigheidssensor PCE-P18 wordt gebruikt in de HVAC-technologie voor de monitoring van luchtvochtigheid en temperatuur. De gemeten grootheden worden door de vochtigheidssensor PCE-P18 als een 4 ... 20 mA standaard signaal afgegeven (niet galvanisch gescheiden). In deze compacte vochtigheidssensor worden de luchtvochtigheid en de temperatuur via een een halfgeleiderinrichting nauwkeurig vastgesteld. De PCE-P18 werkt op gelijkspanning. De output van de gemeten variabelen gebeurt met behulp van een twee-draads lijn. Alle aansluitingen in de waterdichte behuizing met IP 65 bescherming, worden via schroefklemmen gemaakt. De meetwaarden kunnen als 4 ... 20 mA signaal of via de RS485 interface worden uitgezonden. Deze functie is vooral handig als er voor uw huisbewaking meerdere meetpunten met elkaar verbonden moeten worden. Mocht u vragen hebben over de Vochtigheidssensor PCE-P18 , dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze vochtigheidssensor en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Vochtigheids- en temperatuursensor
- Uitgang 4 ... 20 mA
- Wandmontage
- RS-485 interface

- Voor een permanente controle
- Beschikbaar met verschillende filters
- Kleine afmetingen
- Modbus-RTU

Technische specificaties van de Vochtigheidssensor PCE-P18

Vochtigheid

Meetbereik

0 ... 100 % r.v.

Nauwkeurigheid

± 2 % (in het bereik 10 .... 90 % r.v.)
± 3 % (overige bereik)

Hysterese

± 1 % r.v..

Temperatuur Temperatuur

Meetbereik

-20 ... +60 °C

Nauwkeurighed

± 0,5 % van het meetbereik

Temperatuureffect

±25 % / 10 °C

Uitgang vochtigheidssensor

Stroom

4 … 20 mA

Spanning

0 ... 10 V

Maximaal aansluitbare weerstand op de uitgang

≤ 100 Ω (stroomuitgang PCE-P18-2)
≤ 1 kΩ (spanningsuitgang PCE-P18-3)

Data-interface

RS-485 modbus RTU

Transmissiemodus

8N1, 8N2, 8E1, 8O1

Transmissiesnelheid

4800 Bit/s
9600 Bit/s
19200 Bit/s
38400 Bit/s
57600 Bit/s

Algemene technische gegevens van de Vochtigheidssensor PCE-P18

Voedingsspanning

19 ... 30 V DC

Vermogen

< 1,5 W

Omgevingstemperatuur

-30 ... +85 °C

Maximale luchtvochtigheid

≤ 95 % r.v.

Opwarmtijd

15 minuten

Bescherming

IP 65

Montage

Wandmontage

Afmetingen (lengte x hoogte x breedte)

35 x 58 x 118 mm

Gewicht

125 g

Interface 4 ... 20 mA

De twee interfaces van 4 ... 20 mA zijn niet galvanisch van elkaar gescheiden. Bij het gebruik van beide signalen, raden wij de omvormer PCE-P17l aan.

Omvang van de levering van de Vochtigheidssensor PCE-P18
1 x vochtigheidssensor PCE-P18, 1 x handleiding

Beschikbare versies van de vochtigheidssensor PCE-P18

Vochtigheidssensor PCE-P18-1

RS-485 interface Modbus

Vochtigheidssensor PCE-P18-2

RS-485 interface Modbus
uitgang 4 ... 20 mA

Vochtigheidssensor PCE-P18-3

RS-485 interface Modbus
Uitgang 0 ... 10 V

Extra componenten voor de vochtigheidssensor PCE-P18

Membraanfilter
PTFE gelamineerde kunststof behuizing
poriëngrootte: 1 µm
temperatuur: max. 80 °C
reactietijd tot T90: 15 sec.
voor ruimtes met geringe vervuiling

PTFE filter
PTFE, gesinterd
poriëngrootte: 50 µm
temperatuur: max. 180 °C
reactietijd tot T90: 14 sec.
voor chemische toepassingen

Gesinterd filter
brons, gesinterd
poriëngrootte: 60 µm
reactietijd tot T90: 10 sec.
voor toepassingen met een hoge vervuilingsgraad, bescherming tegen mechanische beschadiging.
