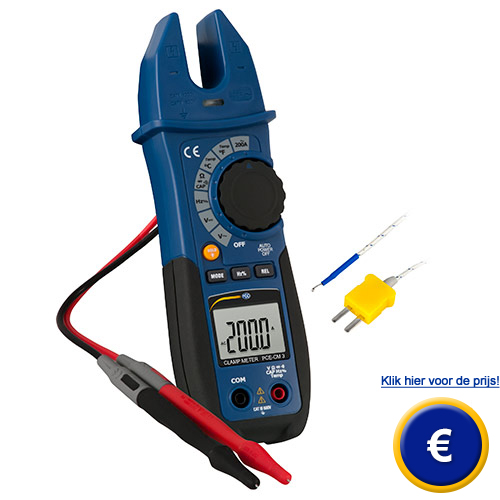

Vork-stroomtang PCE-CM 3
Vorkstroomtang tot 200 A AC / AC/DC spanningsmeting / eenvoudige stroommeting / LC-display / continuïteitstest / thermometer

De vork-stroomtang PCE-CM 3 kan gebruikt worden voor de snelle en eenvoudige wisselstroommeting. Voor de meting wordt de vorkstroomtang over de stroom voerende geleider geplaatst. De vork-stroomtang PCE-CM 3 is erg geschikt voor de meting van wisselstroom in verdeelkasten en overal waar stroomcircuits niet onderbroken mogen worden. Het stroommeetbereik strekt van 0 … 200 A. Naast de stroommeting kan de vorkstroomtang ook gebruikt worden voor de meting van gelijk- en wisselspanningen tot 600 V, weerstanden, capaciteit en ook temperatuur. De meetwaarden worden duidelijk weergegeven op het verlichte display.

Het apparaat heeft een compact design en gering gewicht, maar tevens een robuuste behuizing. Dit maakt de PCE-CM 3 stroomtang de perfecte tool voor installatie- en onderhoudstechnici.

Mocht u vragen hebben over de stroomtang PCE-CM 3, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 - 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stroomtang PCE-CM 3 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Vork-stroomtang PCE-CM 3   Gebruikershandleiding van de Vork-stroomtang PCE-CM 3   Productblad van de Vork-stroomtang PCE-CM 3

Vork-stroomtang PCE-CM 3

- Vorkstroomtang 200 A
- Compact design
- Robuuste kunststof behuizing

- Multimeterfuncties
- Batterijvoeding
- Verlicht LCD

Meetparameter  Meetbereik  Resolutie  Nauwkeurigheid
Gelijkspanning  4 V DC  1 mV  ±(1,2% van meetwaarde + 2 digit)
40 V DC  10 mV  ±(1,5% van meetwaarde + 2 digit)
400 V DC 100 mV ±(1,5% van meetwaarde + 2 digit)
600 V DC  1 V  ±(2% van meetwaarde + 2 digit)
Ingangsimpedantie  10 MΩ
Overspanningsbeveiliging
 600 V DC
600 V AC RMS
Meetparameter  Meetbereik  Resolutie  Nauwkeurigheid
Wisselspanning  4 V AC  1 mV  ±(1,5% van meetwaarde + 5 digit)
40 V AC  10 mV  ±(1,5% van meetwaarde + 2 digit)
400 V AC  100 mV  ±(1,5% van meetwaarde + 2 digit)
  600 V AC 1 V  ±(2% van meetwaarde + 2 digit)
Ingangsimpedantie  10 MΩ
Overspanningsbeveiliging
 600 V DC
600 V AC RMS
Frequentiebereik  50 ... 400 Hz
Meetparameter  Meetbereik  Resolutie  Nauwkeurigheid
Wisselstroom  200 A AC  100 mA  ±(3,0% van meetwaarde + 5 digit)
Overbelastingsbeveiliging  200 A AC
Frequentiebereik  50 ... 60 Hz
Meetparameter  Meetbereik  Resolutie  Nauwkeurigheid
Weerstand  400 Ω  0,1 Ω  ±(1% van meetwaarde + 4 digit)
4 kΩ  1 Ω  ±(1,5% van meetwaarde + 4 digit)
40 kΩ  10 Ω  ±(1,5% van meetwaarde + 4 digit)
400 kΩ  100 Ω  ±(1,5% van meetwaarde + 4 digit)
4 MΩ  1 kΩ  ±(2,5% van meetwaarde + 4 digit)
40 MΩ  10 kΩ  ±(3,5% van meetwaarde + 4 digit)
Overspanningsbeveiliging
 250 V DC
250 AC RMS
Meetparameter  Meetbereik  Resolutie  Nauwkeurigheid
Frequentie  40 Hz  0,01 Hz  ±(1% van meetwaarde + 2 digit)
400 Hz  0,1 Hz  ±(1,2% van meetwaarde + 2 digit)
4 KHz  1 Hz  ±(1,2% van meetwaarde + 2 digit)
40 KHz  10 Hz  ±(1,2% van meetwaarde + 2 digit)
400 KHz  100 Hz ±(1,2% van meetwaarde + 2 digit)
10 MHz  1 KHz  ±(1,2% van meetwaarde + 2 digit)
Ingangsgevoeligheid  10 mV RMS
Overspanningsbeveiliging
 300 V DC
300 AC RMS
Meetparameter  Meetbereik   Resolutie  Nauwkeurigheid
Testverhouding  0,1 % ... 99,9 %  0,1 %  ±(1,2% van meetwaarde + 2 digit)
Ingangsgevoeligheid 1 V RMS
Puls breedte  > 100 µs, <100 ms
Overspanningsbeveiliging
 300 V DC
300 AC RMS
Meetparameter  Meetbereik  Resolutie  Nauwkeurigheid
Temperatuur
 -20 ... 760 °C
 0,1 °C
1 °C		 ± (3% van de meetwaarde + 5 °C)
4 ... 1400 °F
 0,1 °F
1 °F 		 ± (3% van de meetwaarde + 8 °F)
Overspanningsbeveiliging
 250 V DC
250 AC RMS
Aansluiting thermo-element  Type K Aansluiting met adapter
Meetparameter    Meetbereik Resolutie Nauwkeurigheid
Capaciteit  4 nF  0,1 nF  ±(5% van meetwaarde +20 digit)
40 nF  1 nF  ±(3% van meetwaarde + 5 digit)
400 nF  10 nF  ±(3% van meetwaarde + 5 digit)
4 µF  100 nF  ±(3% van meetwaarde + 5 digit)
40 µF  1 µF  ±(3% van meetwaarde + 5 digit)
100 µF  10 µF  ±(3% van meetwaarde +10 digit)
Overspanningsbeveiliging
 250 V DC
250 AC RMS
Testfunctie  Testcondities  Weergave
Diodetest


 teststroom:
0,5 mA
tegenspanning: 1,5 V		 doorlaatspanning van de diode
Continuïteitstest
 leegloopspanning: 0,5 V  geruis bij een weerstand < 50 Ω
Overspanningsbeveiliging
 250 V DC
250 AC RMS
Algemene technische specificaties
Tangopening  ca. 17 mm
Display  4000 Digit verlicht LCD
Continuïteitstest geruis bij een weerstand < 50 Ω
Teststroom  ca. 0,5 mA
Leegloopspanning < 2 V DC
Batterij-indicator  batterijsymbool bij lage batterijspanning
Weergave meetbereikoverschrijding  OL verschijnt op het display
Refreshrate display 3 Hz
Temperatuursensor  thermo-element type K
Ingangsimpedantie  10 MΩ
Bedrijfscondities  5 ... 40 °C / 80 % r.v. niet condenserend
Opslagcondities  - 20 ... 60 °C / 80 % r.v. niet condenserend
Bedrijfshoogte  < 2000 m
Voeding  2 x 1,5 V AAA batterij
Automatische uitschakeling  30 minuten
Veiligheid

 IEC1010-1 (2001)
CAT II 1000 V
CAT III 600 V
Vervuilingsgraad  2

Productafbeeldingen van de stroomtang PCE-CM 3

Spanningsmeting met de vorkstroomtang

Stroommeting met de stroomtang

Meting van de stroom in een verdeelkast

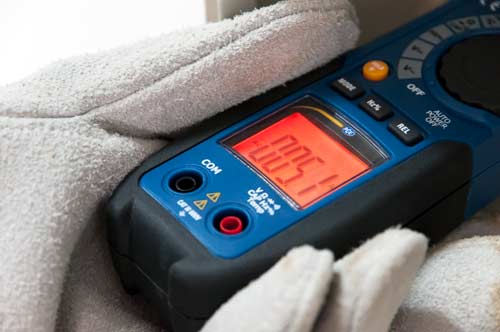

Display tijdens gebruik

Vooraanzicht van de vorkstroomtang

Vooraanzicht van de PCE-CM 3

Aangesloten thermo-element aan de vorkstroomtang

PCE-CM 3 Met aangesloten meetkabels

Leveromvang van de PCE-CM 3

Leveromvang van de stroomtang

1 x Vork-stroomtang PCE-CM 3, 2 x Meetkabel, 2 x Meetprobe, 1 x Adapter voor thermo-element, 1 x Thermo-element type K, 2 x AAA Batterijen 1,5V, 1 x Handleiding
