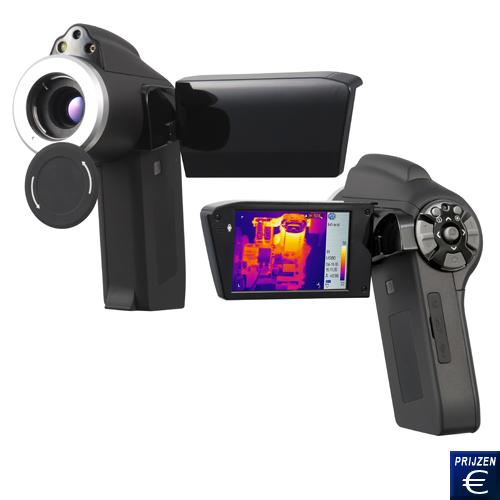

Warmtebeeldcamera PCE-TC 9 |
|
|
De warmtebeeldcamera PCE-TC 9 is een ideale keuze voor professionele thermografen, vanwege zijn gevoelige infrarood microbolometers (NETD < 65 mK), lichte bouw (393 g) en ergonomisch design. Verder onderscheidt de warmtebeeldcamera PCE-TC 9 zich door zijn gebruiksgemak, zijn hoge prestaties en een betaalbare prijs. De, in de warmtebeeldcamera, ingebouwde camera van 3,0 megapixels vergemakkelijkt de verslaggeverpositie. De thermische en echte beelden, genomen vanaf een veilige afstand, worden op een SD-kaart in JPEG formaat opgeslagen. De meegeleverde 2GB geheugenkaart kan tot 5000 beelden in de warmtebeeldcamera opslaan. Door middel van de meegeleverde software kunnen deze later met de PC worden geanalyseerd. De 3,5“ kleuren LCD-display van de warmtebeeldcamera kan tot 270 º draaien. Behalve de algemene indicatie van de maximum, minimum en gemiddelde temperatuur, biedt de warmtebeeldcamera 3 instelbare meetbereik (ieder met indicaties van max., min. en gemiddelde waarde) en 4 meetpunten; dit zijn meer dan voldoende opties om een thermografie met de warmtebeeldcamera te maken. Daarnaast kunnen de isothermische functie, of die van horizontale / verticale lijnen worden ingeschakeld, voor ondersteuning tijdens de metingen met de warmtebeeldcamera PCE-TC 9. Mocht u vragen hebben over de warmtebeeldcamera, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze warmtebeeldcamera en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek. |
|
|
|
|
|
|
|
|
De belangrijkste voordelen van de warmtebeeldcamera zijn: |
|
|
- Resolutie 384 x 288 pixels |
- 3 meetbereik: met min., max. en |
|
Technische specificaties van de warmtebeeldcamera |
|
| Objectief van de thermografische camera | |
| Gezichtsveld (FOV) |
21° x 16° / 0,4 m 38° x 28° / 0,3 m (optioneel verkrijgbaar) 11° x 8,5° / 1,2 m (optioneel verkrijgbaar) |
| Microbolometer van de warmtebeeldcamera | |
| IR resolutie van de warmtebeeldcamera | 384 x 288 pixels |
| Onmiddellijk gezichtsveld (IFOV) | 1,2 mRad |
| Spectraal bereik | 8 ... 14 µm |
| Thermische gevoeligheid | < 0,65 mK bij 30 °C |
| Pixelafstand | 25 µm |
| Brandpuntsvlak (FPA) | ongekoelde microbolometer |
| Representatie van het beeld van de warmtebeeldcamera | |
| Functies | IR beeld, echt beeld, thermische functie, beeld-in-beeld |
| Display | 3,5" kleuren LCD, 270 º draaibaar |
| Zoom | digitaal, 1-8 x (continue) |
| Digitale camera | 3.0 MP (vast in de warmtebeeldcamera geïnstalleerd) |
| Focus | automatisch / gemotoriseerd |
| Beeldfrequentie | 50 Hz (PAL) / 60 Hz (NTSC) |
| Meting van de warmtebeeldcamera | |
| Temperatuurbereik van het object | -20 ... +250 °C |
| Nauwkeurigheid | ±2 °C o ± 2 % |
| Meetpunt | 4 instelbare meetpunten |
| Meetbereik | 3 instelbare meetbereik (met max., min. en gemiddelde meting) |
| Profiellijnen | horizontaal / verticaal |
| Hot / cold spot | max., min. en gemiddelde temperatuur |
| Emissiegraad | 0,01 ... 1,0 |
| Kleurenpaletten | 6 |
| Beeldopslag van de warmtebeeldcamera | |
| Opslagmedium | SD-kaart, intern Flashgeheugen |
| Geheugencapaciteit |
2 GB SD-kaart (5000 beelden) Flash (600 beelden) |
| Opslagformaat | JPEG |
| Laser pointer van de warmtebeeldcamera | |
| Type | Klasse II, 1 mW / 35 nm |
| Voeding van de warmtebeeldcamera | |
| Type accu | Li-Ion accu |
| Levensduur van de accu |
meer dan 3 uur continue gebruik 110 ... 240 V AC, 50/60 Hz, 5 V |
| AC voeding | DC uitgang |
| Uitschakeling | regelbaar |
| Omgevingscondities voor de warmtebeeldcamera | |
| Bedrijfstemperatuurbereik | -20 ... +50 °C |
| Opslagtemperatuur | -40 ... +70 °C |
| Type bescherming van de behuizing | IP 50 |
| Vochtigheid | < 90%, niet condenserend |
| Impact | 25G, IEC60068-2-29 |
| Trilling | 2G, IEC60068-2-6 |
| Fysische kenmerken van de warmtebeeldcamera | |
| Afmetingen | 126 x 62 x 154 mm |
| Gewicht | 393 gr. met accu |
| Datacommunicatie van de warmtebeeldcamera | |
| USB | overdracht naar en van de PC |
| Video-uitgang | PAL/NTSC |
| Audio-uitgang | 2,5 mm plug |
| Voordelen van de warmtebeeldcamera PCE-TC 9 | |
|
Opklapbaar scherm van de warmtebeeldcamera Met de opklapbare en 270º draaibare display kan het scherm van de warmtebeeldcamera in iedere stand worden afgelezen. |
|
Compacte afmetingen Met een gewicht van slechts 393 gr. en afmetingen van 128x62x154 mm, is het vervoer en de bediening van de warmtebeeldcamera heel comfortabel. |
Uitstekende thermische beelden Dankzij de resolutie van 384 x 288 pixels, de thermische gevoeligheid van 65 mK en een nauwkeurigheid van ± 2 Kelvin, biedt de warmtebeeldcamera de basis voor betrouwbare metingen. |
|
Vervangbaar infrarood telelens De standaard telelens van 21° x 16° / 0,4 m van de warmtebeeldcamera kan vervangen worden door een optionele telelens van 38° x 28° / 0,3 m of 11° x 8,5° / 1,2 m. |
|
|
Warmtebeeldcamera met laser pointer De laser pointer helpt de gebruiker het te meten object in slecht verlichte omgevingen te lokaliseren. |
Ingebouwde real image camera. Voor de verslaggeverpositie, de digitale 3,0 MP camera van de warmtebeeldcamera maakt scherpe beelden van het te meten voorwerp. |
|
Autofocus voor de bediening met één hand Dankzij de autofocusmotor kan de gebruiker de warmtebeeldcamera makkelijk met één hand bedienen. |
|
Analyse software en rapportage Met de gratis meegeleverde software kan de gebruiker een professionele analyse uitvoeren en alle informatie naar MS Office Word exporteren. |
Auto hot/cold spot detectie Dankzij de automatische herkenning van het warmste / koudste punt en de berekening van de gemiddelde temperatuur, wordt er nuttige informatie aan de gebruiker verschaft voor een snelle identificatie van de fouten. |
|
Beeldmodus warmtebeeldcamera PCE-TC 9 De beeld-in-beeld functie (PiP) en die van de thermische fusie van de warmtebeeldcamera vergemakkelijken de lokalisatie tijdens de metingen. |
|
|
Real-time gegevensoverdracht met de warmtebeeldcamera Via USB kan het infrarood beeld van de warmtebeeldcamera in real-time op de PC worden gereproduceerd. |
Intuïtieve gebruikersinterface Dankzij de intuïtieve gebruikersinterface van de warmtebeeldcamera kan de gebruiker de metingen snel en methodisch verrichten. |
|
Ingebouwde microfoon Door middel van de, in de warmtebeeldcamera ingebouwde, microfoon kan de gebruiker aan ieder beeld een gesproken commentaar toevoegen. |
|
Leveringsomvang van de
warmtebeeldcamera PCE-TC 9 1 x warmtebeeldcamera PCE-TC 9, 1 x standaard lens, 1 x oplader voor de warmtebeeldcamera, 2 x accu’s, 1 x USB-datakabel, 1 x SD-kaart, 1 x SD-kaartlezer, 1 x CD-Rom met software voor de PC en 1 x handleiding voor de warmtebeeldcamera |
|
| Optionele extra onderdelen voor de warmtebeeldcamera | |
 |
Groothoek lens 38° x 28° / 0,3 m |
| Telelens 11° x 8,5° / 1,2 m |
|
| Afbeeldingen van toepassingen van de warmtebeeldcamera PCE-TC 9 | |

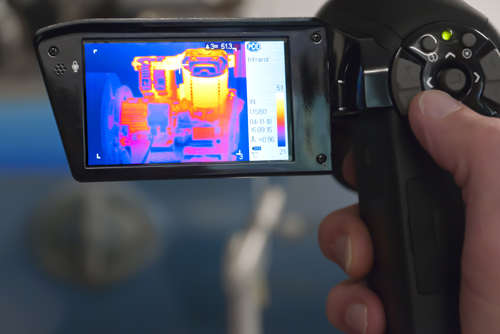

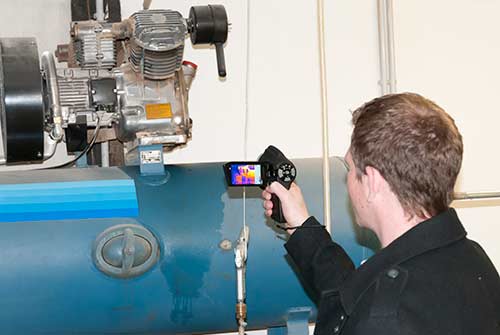

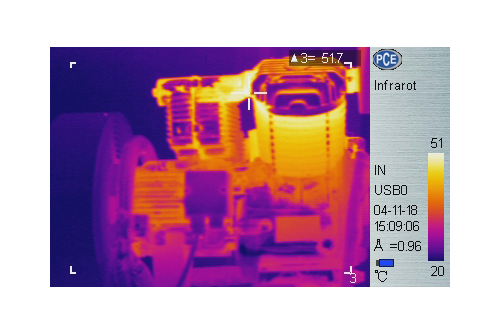

| De afbeeldingen tonen de inspectie van een persluchtcompressor | |
|
|
|
|
|
|
|
|
|
 |
 |
